مقدمه

در بسیاری از ماشین‌آلات صنعتی، تنها انتخاب یک بلبرینگ مناسب کافی نیست. برای اینکه بلبرینگ بتواند عملکرد صحیح، عمر طولانی و قابلیت تحمل بار مطلوبی داشته باشد، باید در یک هوزینگ استاندارد نصب شود. یاتاقان‌های SN و SNL دقیقاً با همین هدف طراحی شده‌اند و امروزه در صنایع مختلف از جمله فولاد، سیمان، معدن، چوب، نئوپان، کشاورزی، صنایع غذایی، خطوط انتقال مواد، نوار نقاله‌ها، فن‌های صنعتی، گیربکس‌ها و تجهیزات دوار کاربرد گسترده‌ای دارند.

این هوزینگ‌ها به دلیل طراحی دو تکه، نصب و باز کردن بلبرینگ را بدون نیاز به خارج کردن شافت امکان‌پذیر می‌کنند. همچنین قابلیت استفاده از انواع بوش تبدیلی، کاسه‌نمدهای مختلف و سیستم‌های روانکاری باعث شده است که یاتاقان‌های SN و SNL یکی از محبوب‌ترین گزینه‌ها برای تعمیرکاران، مهندسان نگهداری و طراحان ماشین‌آلات باشند.

اگرچه این دو سری شباهت‌های زیادی دارند، اما از نظر طراحی، سیستم آب‌بندی، استحکام بدنه و برخی جزئیات فنی با یکدیگر متفاوت هستند. شناخت این تفاوت‌ها به شما کمک می‌کند تا با توجه به شرایط کاری، بهترین گزینه را انتخاب کنید.

در این مقاله به‌صورت کامل با ساختار یاتاقان‌های SN و SNL، اجزای تشکیل‌دهنده، تفاوت‌ها، مزایا، کاربردها، روش انتخاب، نصب، روانکاری و نکات نگهداری آشنا خواهید شد.

فهرست مطالب

• یاتاقان SN و SNL چیست؟
• اجزای تشکیل‌دهنده یاتاقان
• تفاوت یاتاقان SN و SNL
• مزایا و کاربردها
• انواع بلبرینگ‌های قابل نصب
• بوش‌های تبدیلی H و AH
• انواع کاسه‌نمد
• نحوه انتخاب سایز مناسب
• راهنمای نصب
• روانکاری و نگهداری
• خرابی‌های رایج
• سوالات متداول

یاتاقان SN و SNL چیست؟

یاتاقان‌های SN و SNL نوعی هوزینگ دو تکه (Split Housing) هستند که برای نصب بلبرینگ روی شافت و ایجاد تکیه‌گاه مطمئن در ماشین‌آلات صنعتی استفاده می‌شوند. این هوزینگ‌ها معمولاً از چدن خاکستری یا چدن نشکن ساخته می‌شوند و به‌گونه‌ای طراحی شده‌اند که بلبرینگ را در برابر بارهای شعاعی، بخشی از بارهای محوری، ارتعاش و آلودگی‌های محیطی محافظت کنند.

ساختار دو تکه آن‌ها باعث می‌شود تعمیر یا تعویض بلبرینگ بدون نیاز به خارج کردن شافت انجام شود؛ ویژگی‌ای که زمان توقف دستگاه را به میزان قابل توجهی کاهش می‌دهد.

مهم‌ترین مزایای یاتاقان‌های SN و SNL

• نصب و جداسازی آسان
• مناسب برای انواع بلبرینگ‌های خودتنظیم و رولبرینگ‌ها
• امکان استفاده از بوش تبدیلی برای شافت‌های مختلف
• قابلیت نصب انواع کاسه‌نمد و آب‌بند
• روانکاری آسان از طریق گریس‌خور
• تحمل بارهای سنگین در کاربردهای صنعتی
• کاهش زمان تعمیرات و نگهداری
• تنوع بالا در ابعاد و مدل‌ها

کاربردهای یاتاقان SN و SNL

یاتاقان‌های SN و SNL تقریباً در تمام صنایع سنگین و نیمه‌سنگین مورد استفاده قرار می‌گیرند. برخی از مهم‌ترین کاربردهای آن‌ها عبارت‌اند از:

• خطوط انتقال مواد
• نوار نقاله‌های صنعتی
• صنایع فولاد
• صنایع سیمان
• کارخانه‌های چوب و نئوپان
• ماشین‌آلات معدنی
• فن‌های صنعتی
• گیربکس‌ها
• الکتروموتورها
• ماشین‌آلات کشاورزی
• صنایع کاغذ
• صنایع غذایی

جدول مقایسه کلی SN و SNL

توجه: جزئیات فنی و تفاوت‌های طراحی در بخش بعدی مقاله به‌طور کامل بررسی خواهند شد.

تفاوت یاتاقان SN و SNL چیست؟

اگرچه یاتاقان‌های SN و SNL از نظر ظاهری شباهت زیادی به یکدیگر دارند، اما سری SNL در واقع نسخه توسعه‌یافته و بهینه‌شده سری SN است. در طراحی SNL تلاش شده است استحکام بدنه، آب‌بندی، روانکاری و قابلیت اطمینان در شرایط کاری سخت بهبود یابد.

به همین دلیل، امروزه در بسیاری از ماشین‌آلات صنعتی جدید، سری SNL جایگزین مدل‌های قدیمی‌تر SN شده است.

جدول مقایسه یاتاقان SN و SNL

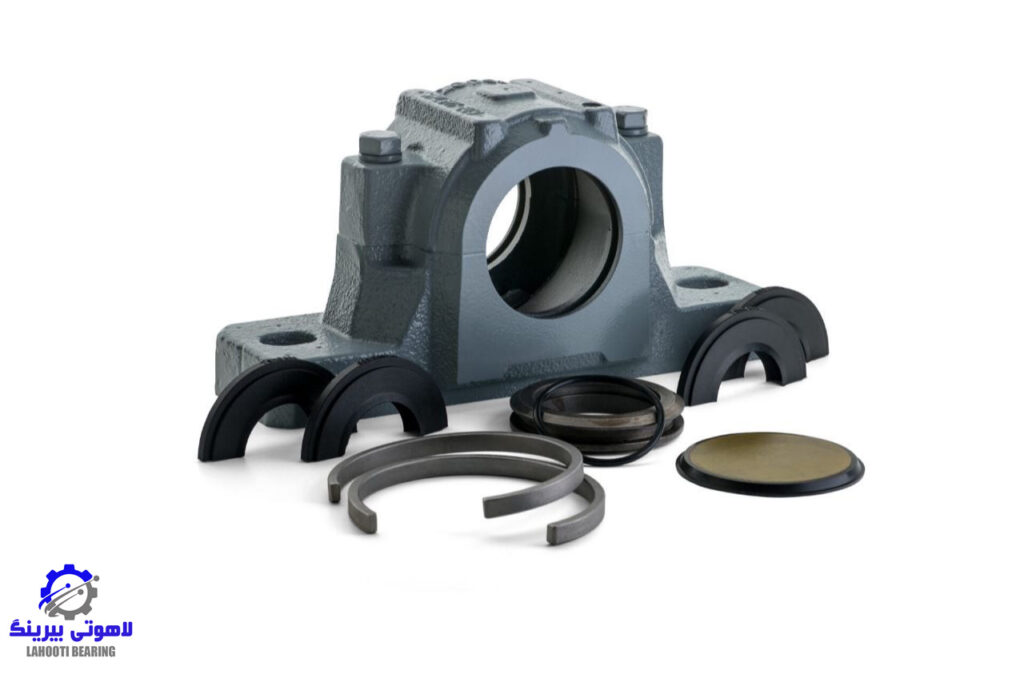

اجزای یاتاقان SN و SNL

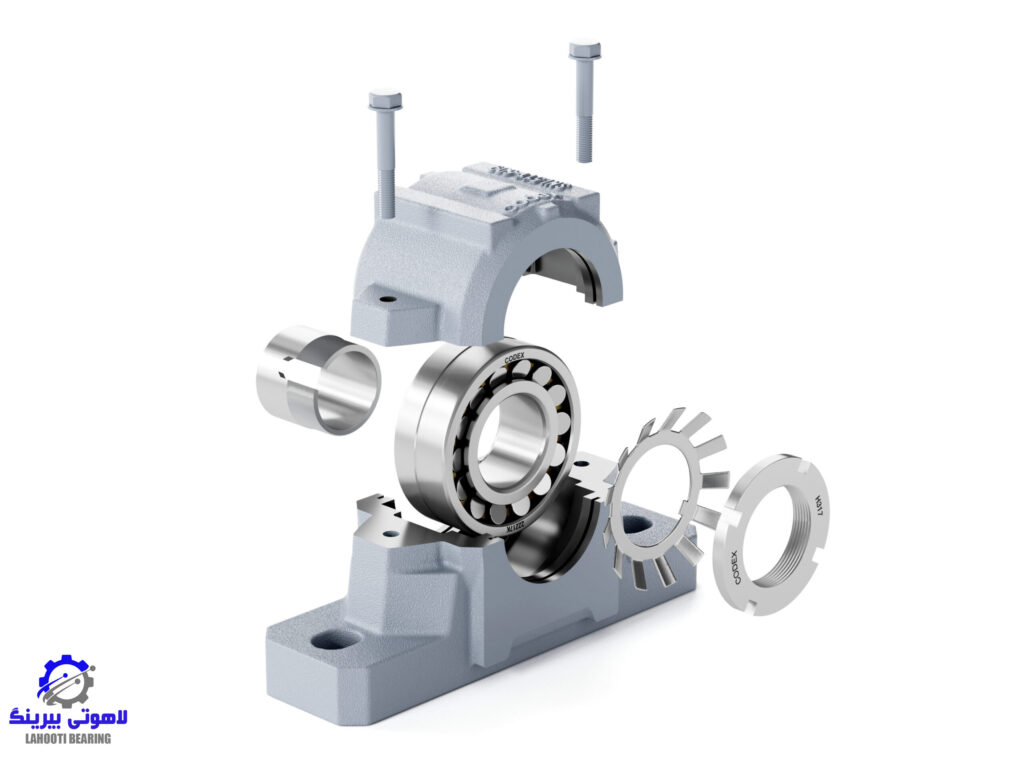

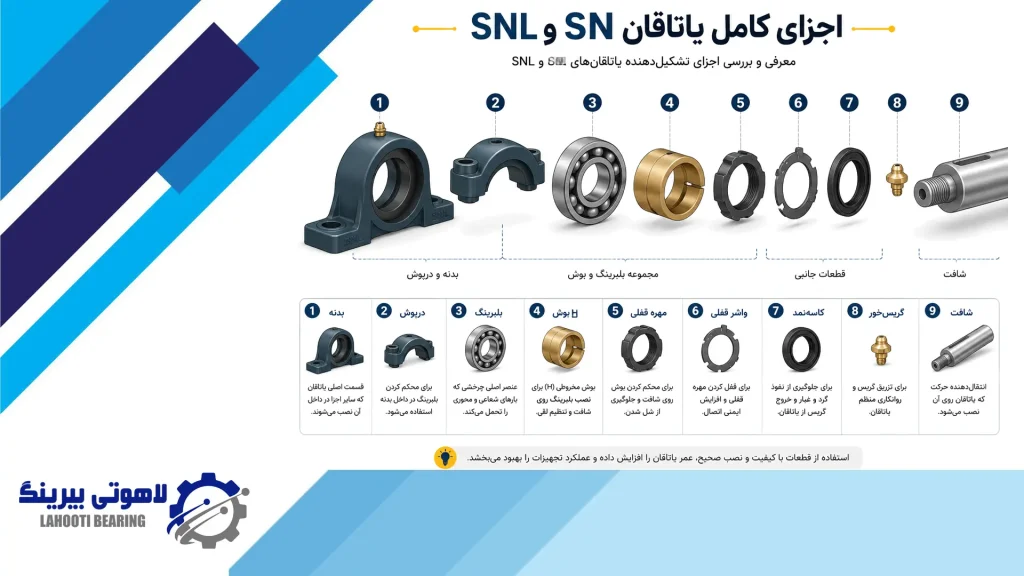

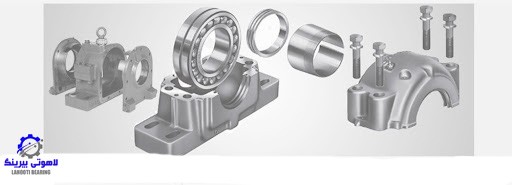

هر یاتاقان از چند قطعه تشکیل شده است که هر کدام نقش مهمی در عملکرد مجموعه دارند.

تفاوت بوش H و AH

۸. گریس‌خور

تقریباً تمام یاتاقان‌های SN و SNL دارای گریس‌خور هستند.

مزایا:

• روانکاری آسان
• افزایش عمر بلبرینگ
• کاهش زمان تعمیرات

چگونه یاتاقان مناسب انتخاب کنیم؟

در انتخاب یاتاقان تنها قطر شافت مهم نیست.

باید موارد زیر بررسی شود:

جدول انتخاب اولیه یاتاقان

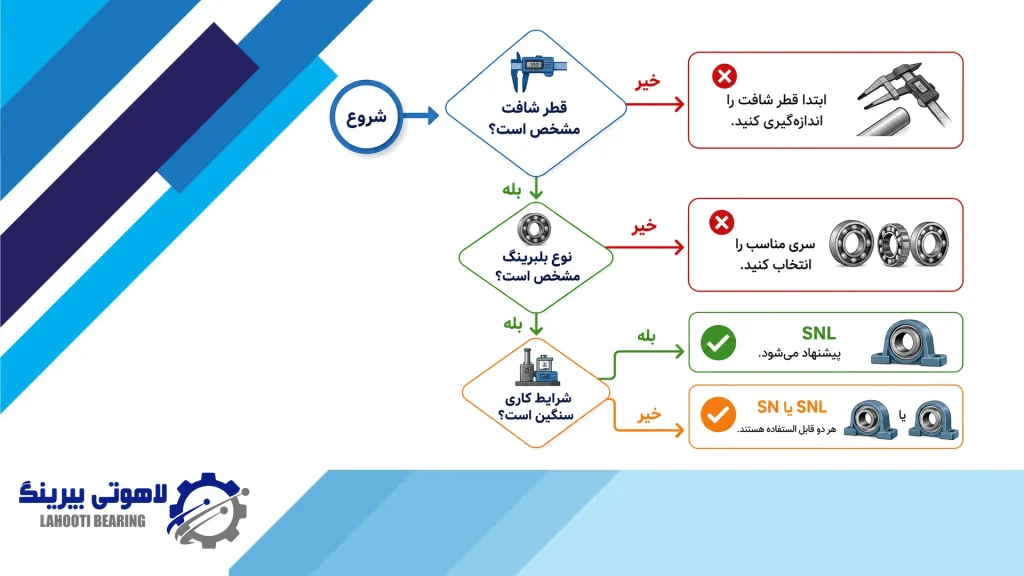

نمودار انتخاب یاتاقان

راهنمای انتخاب یاتاقان SN و SNL بر اساس قطر شافت

یکی از مهم‌ترین مراحل در انتخاب یاتاقان، تطبیق قطر شافت، بلبرینگ، بوش تبدیلی و هوزینگ با یکدیگر است. انتخاب اشتباه هر یک از این قطعات می‌تواند باعث نصب نادرست، افزایش لرزش، کاهش عمر بلبرینگ و حتی شکست شافت شود.

به همین دلیل، هنگام خرید یاتاقان تنها نباید به شماره هوزینگ توجه کرد، بلکه باید مجموعه کامل قطعات با هم بررسی شوند.

مهم‌ترین عوامل انتخاب یاتاقان

قبل از انتخاب مدل مناسب، موارد زیر را بررسی کنید:

• قطر شافت
• نوع بار (شعاعی یا محوری)
• سرعت دوران
• نوع بلبرینگ
• شرایط محیطی (گردوغبار، رطوبت، دما)
• نوع سیستم آب‌بندی
• نوع روانکاری

جدول انتخاب اولیه یاتاقان بر اساس قطر شافت

توجه: این جدول صرفاً یک راهنمای کلی است. انتخاب نهایی باید بر اساس کاتالوگ سازنده انجام شود، زیرا ترکیب هوزینگ، بلبرینگ و بوش ممکن است بین برندها متفاوت باشد.

چه بلبرینگ‌هایی داخل یاتاقان SN و SNL نصب می‌شوند؟

یکی از مزایای این هوزینگ‌ها، امکان استفاده از چندین سری بلبرینگ است. بسته به طراحی دستگاه و شرایط کاری، می‌توان از انواع مختلف بلبرینگ‌های خودتنظیم و رولبرینگ‌های بشکه‌ای استفاده کرد.

پرکاربردترین سری‌ها عبارت‌اند از:

• سری 1200
• سری 2200
• سری 22200
• سری 22300
• سری 23000
• سری 21300

هر یک از این سری‌ها ظرفیت بار، سرعت مجاز و کاربرد متفاوتی دارند و باید متناسب با نیاز دستگاه انتخاب شوند.

نقش بوش تبدیلی در یاتاقان

در بسیاری از کاربردها، بلبرینگ دارای سوراخ مخروطی (Tapered Bore) است و برای نصب روی شافت به بوش تبدیلی نیاز دارد.

مزایای استفاده از بوش:

• نصب آسان بلبرینگ روی شافت ساده
• امکان استفاده از یک بلبرینگ برای قطرهای مختلف شافت
• کاهش هزینه تعمیرات
• تنظیم راحت‌تر لقی داخلی بلبرینگ
• باز و بسته کردن سریع‌تر مجموعه

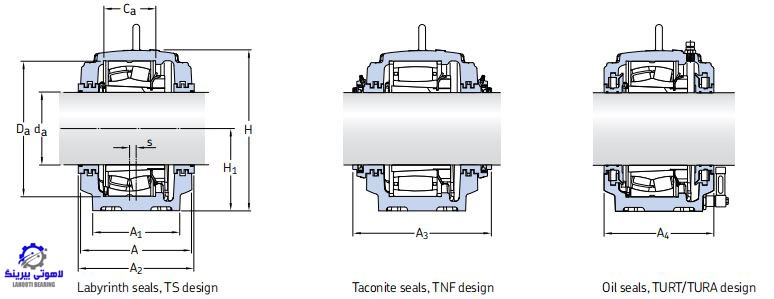

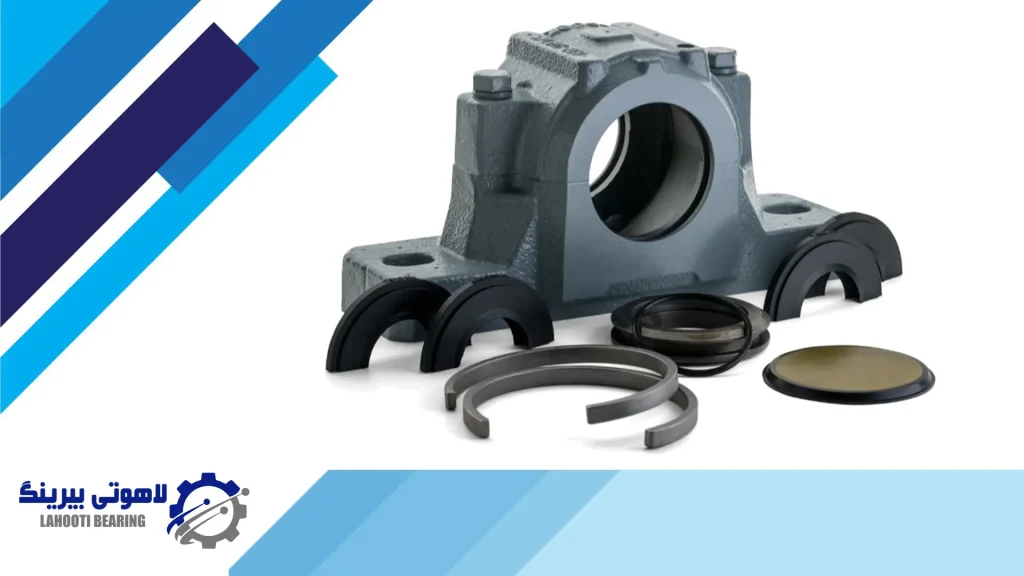

سیستم آب‌بندی یاتاقان

یکی از عوامل مؤثر بر عمر بلبرینگ، انتخاب صحیح آب‌بند است. آب‌بند مناسب از ورود آلودگی و خروج گریس جلوگیری می‌کند.

انواع رایج آب‌بند

روانکاری یاتاقان SN و SNL

تمام یاتاقان‌های استاندارد دارای محل تزریق گریس هستند تا بتوان بدون باز کردن مجموعه، بلبرینگ را روانکاری کرد.

برای افزایش عمر مجموعه:

• از گریس مناسب استفاده کنید.
• برنامه منظم روانکاری داشته باشید.
• از تزریق بیش از حد گریس خودداری کنید.
• در صورت تغییر نوع گریس، از سازگاری آن با گریس قبلی مطمئن شوید.

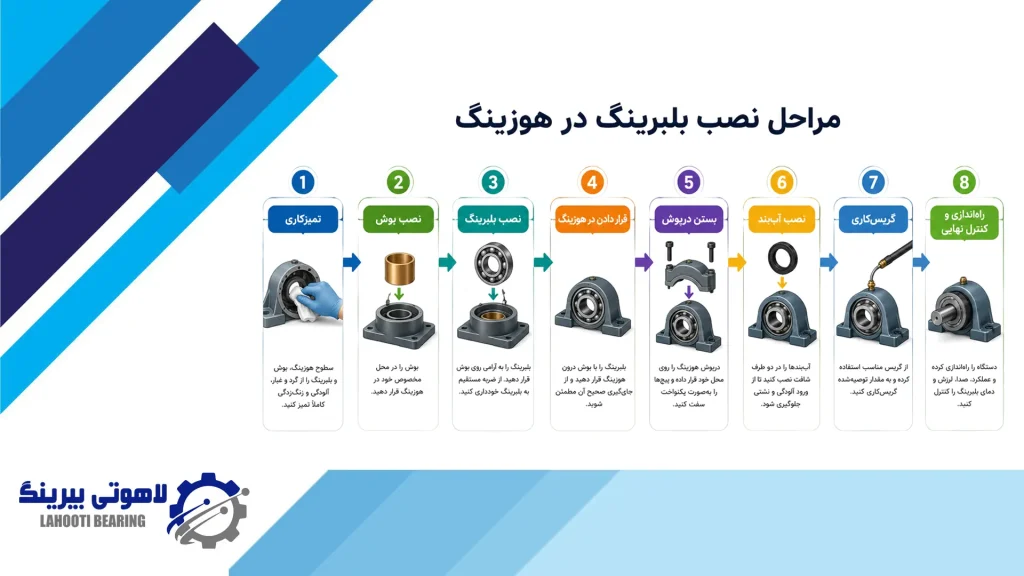

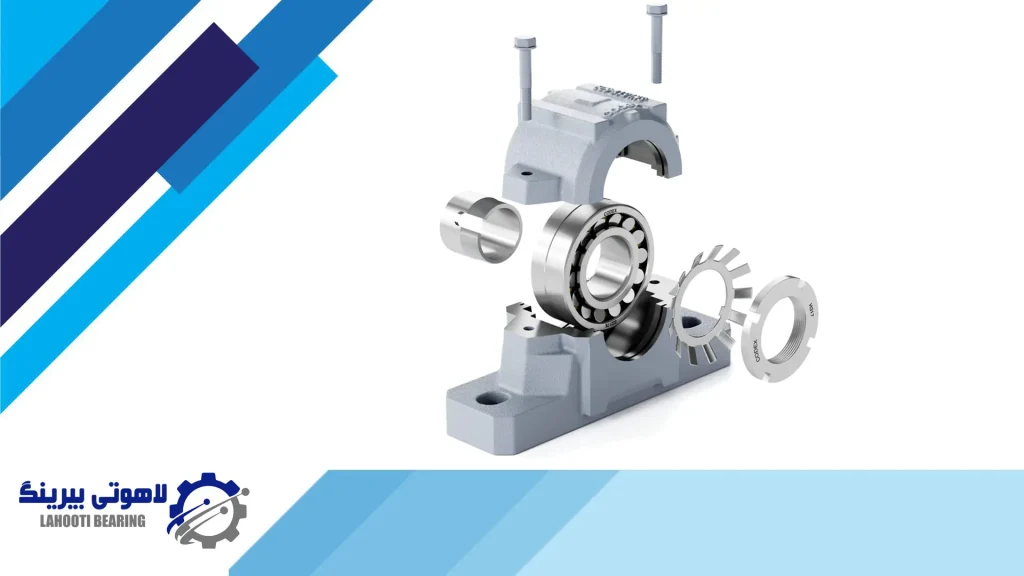

مراحل نصب یاتاقان SN و SNL

رعایت ترتیب صحیح نصب باعث افزایش عمر بلبرینگ و کاهش خطاهای مونتاژ می‌شود.

1. تمیز کردن کامل شافت و هوزینگ.
2. بررسی سلامت بلبرینگ، بوش و آب‌بند.
3. نصب بوش روی شافت (در صورت نیاز).
4. قرار دادن بلبرینگ روی بوش یا شافت.
5. نصب مجموعه داخل بدنه یاتاقان.
6. بستن درپوش با گشتاور مناسب.
7. نصب کاسه‌نمدها و آب‌بندها.
8. تزریق مقدار مناسب گریس.
9. چرخاندن دستی شافت و کنترل روان بودن حرکت.
10. راه‌اندازی اولیه و کنترل دما، صدا و لرزش.

خطاهای رایج هنگام نصب

چک‌لیست قبل از راه‌اندازی

قطر شافت بررسی شده است.

بلبرینگ مناسب انتخاب شده است.

بوش و مهره قفلی به‌درستی نصب شده‌اند.

آب‌بندها در جای صحیح قرار گرفته‌اند.

گریس مناسب تزریق شده است.

پیچ‌های هوزینگ با گشتاور مناسب بسته شده‌اند.

شافت بدون گیرکردن و به نرمی می‌چرخد.

دما و لرزش در راه‌اندازی اولیه کنترل شده است.

عیب‌یابی و مشکلات رایج یاتاقان‌های SN و SNL

حتی اگر از بهترین برندهای یاتاقان و بلبرینگ استفاده کنید، نصب نادرست، روانکاری نامناسب یا انتخاب اشتباه قطعات می‌تواند باعث خرابی زودرس مجموعه شود. آشنایی با علائم خرابی به شما کمک می‌کند قبل از ایجاد آسیب‌های جدی، مشکل را برطرف کنید.

۱. افزایش دمای یاتاقان

یکی از رایج‌ترین مشکلات، داغ شدن بیش از حد هوزینگ است.

دلایل احتمالی

• گریس‌کاری بیش از حد
• استفاده از گریس نامناسب
• خرابی بلبرینگ
• بار بیش از حد
• هم‌محور نبودن شافت
• سفت بودن بیش از حد بوش

راهکار

• بررسی نوع و مقدار گریس
• کنترل هم‌راستایی شافت
• بازدید وضعیت بلبرینگ
• بررسی میزان بار وارد شده

۲. صدای غیرعادی

اگر هنگام کار صدای تق‌تق، ساییدگی یا زوزه شنیده می‌شود، معمولاً یکی از مشکلات زیر وجود دارد.

دلایل

• کمبود گریس
• ورود گردوغبار
• خرابی ساچمه‌ها
• آسیب دیدن مسیر حرکت ساچمه
• نصب نادرست

۳. لرزش بیش از حد

ارتعاش غیرعادی علاوه بر کاهش عمر بلبرینگ، می‌تواند باعث آسیب دیدن شافت و تجهیزات جانبی نیز شود.

علت‌های رایج

• بالانس نبودن مجموعه
• لقی بیش از حد
• خرابی بلبرینگ
• شل بودن پیچ‌های پایه
• نصب اشتباه هوزینگ

۴. نشت گریس

خروج گریس از دو طرف یاتاقان معمولاً نشان‌دهنده وجود یک ایراد در سیستم آب‌بندی یا روانکاری است.

علت‌ها

• خرابی کاسه‌نمد
• تزریق بیش از حد گریس
• فشار زیاد داخل هوزینگ
• انتخاب نادرست آب‌بند

برنامه نگهداری پیشگیرانه (Preventive Maintenance)

بازرسی و سرویس دوره‌ای می‌تواند عمر یاتاقان و بلبرینگ را به شکل قابل توجهی افزایش دهد.

چک‌لیست خرید یاتاقان SN و SNL

سوالات متداول

یاتاقان SN و SNL چه تفاوتی دارند؟

یاتاقان SNL نسخه به‌روزشده سری SN است و معمولاً از نظر طراحی، استحکام بدنه و سیستم آب‌بندی بهینه‌تر عمل می‌کند. هر دو برای نصب بلبرینگ‌های خودتنظیم و رولبرینگ‌های بشکه‌ای استفاده می‌شوند.

آیا می‌توان از بلبرینگ‌های مختلف داخل یاتاقان SN استفاده کرد؟

بله، اما باید شماره بلبرینگ، قطر شافت، نوع بوش و مشخصات هوزینگ با یکدیگر سازگار باشند. همیشه به کاتالوگ سازنده مراجعه کنید.

آیا یاتاقان SN برای بارهای سنگین مناسب است؟

بله، در بسیاری از کاربردهای صنعتی قابل استفاده است، اما در شرایط کاری بسیار سنگین یا نیاز به آب‌بندی پیشرفته، مدل‌های SNL می‌توانند گزینه مناسب‌تری باشند.

بهترین گریس برای یاتاقان SN و SNL چیست؟

انتخاب گریس به شرایط کاری بستگی دارد. عواملی مانند سرعت دوران، دمای کاری، میزان بار و شرایط محیطی در انتخاب روانکار مناسب نقش دارند. برای کاربردهای عمومی، گریس‌های لیتیومی باکیفیت و برای دورهای بالا یا شرایط خاص، گریس‌های تخصصی توصیه می‌شوند.

آیا می‌توان یاتاقان را بدون بوش نصب کرد؟

بله، اگر بلبرینگ دارای سوراخ استوانه‌ای باشد و قطر شافت با قطر داخلی بلبرینگ مطابقت داشته باشد، نیازی به بوش نیست. اما در بلبرینگ‌های با سوراخ مخروطی معمولاً از بوش تبدیلی استفاده می‌شود.

عمر یاتاقان SN و SNL چقدر است؟

عمر این یاتاقان‌ها به کیفیت ساخت، شرایط کاری، روانکاری، نوع بلبرینگ و نحوه نگهداری بستگی دارد. با نصب صحیح و سرویس منظم، می‌توان سال‌ها از آن‌ها استفاده کرد.

جمع‌بندی

یاتاقان‌های SN و SNL از پرکاربردترین هوزینگ‌های صنعتی برای نصب انواع بلبرینگ هستند و به دلیل طراحی دو تکه، نصب آسان، نگهداری ساده و تنوع بالا، در صنایع مختلف کاربرد گسترده‌ای دارند. انتخاب صحیح هوزینگ، بلبرینگ، بوش، آب‌بند و روانکار، نقش مهمی در افزایش عمر تجهیزات و کاهش هزینه‌های تعمیرات دارد.

اگر هنگام انتخاب یاتاقان، تنها به شماره هوزینگ توجه کنید و عواملی مانند قطر شافت، نوع بلبرینگ، شرایط محیطی و روش روانکاری را نادیده بگیرید، احتمال بروز مشکلاتی مانند افزایش دما، لرزش و خرابی زودرس افزایش می‌یابد. بنابراین، بررسی مجموعه کامل قطعات و استفاده از اطلاعات فنی سازنده، بهترین راه برای انتخاب صحیح است.
