علت داغ شدن بلبرینگ چیست؟ ۱۰ دلیل اصلی + روش رفع مشکل
علت داغ شدن بلبرینگ چیست؟ بررسی کامل دلایل، روشهای عیبیابی و راهکارهای رفع مشکل
پاسخ سریع
داغ شدن بلبرینگ معمولاً به دلیل روانکاری نامناسب، استفاده از گریس بیش از حد یا کمتر از مقدار استاندارد، نصب نادرست، بارگذاری بیش از ظرفیت، همراستا نبودن شافت، سرعت دوران بالا، ورود آلودگی یا انتخاب نامناسب بلبرینگ رخ میدهد. اگر دمای بلبرینگ بهطور غیرعادی افزایش یابد و همراه با صدا یا لرزش باشد، باید دستگاه در سریعترین زمان ممکن بررسی شود تا از آسیب به شافت، هوزینگ و سایر قطعات جلوگیری شود.
مقدمه
افزایش دمای بلبرینگ یکی از رایجترین مشکلات در ماشینآلات صنعتی، الکتروموتورها، پمپها، گیربکسها و تجهیزات دوار است. بسیاری از خرابیهای پرهزینه که باعث توقف خط تولید میشوند، در ابتدا تنها با داغ شدن غیرعادی بلبرینگ آغاز شدهاند.
اگرچه هنگام کار، بلبرینگ بهطور طبیعی مقداری گرما تولید میکند، اما زمانی که دمای آن از محدوده مجاز فراتر رود، اصطکاک افزایش یافته و روانکار کیفیت خود را از دست میدهد. در این شرایط، خرابی ساچمهها، رینگها و قفسه بلبرینگ بهسرعت اتفاق میافتد و حتی ممکن است به شافت، هوزینگ یا موتور نیز آسیب وارد شود.
تشخیص بهموقع علت افزایش دمای بلبرینگ، نهتنها از خرابی قطعات جلوگیری میکند، بلکه هزینههای تعمیرات و توقف تجهیزات را نیز به میزان قابل توجهی کاهش میدهد.
در این مقاله به بررسی مهمترین دلایل داغ شدن بلبرینگ، روشهای عیبیابی، راهکارهای رفع مشکل و روشهای پیشگیری میپردازیم تا بتوانید عمر مفید بلبرینگ و تجهیزات خود را افزایش دهید.
فهرست مطالب
- دمای طبیعی بلبرینگ چقدر است؟
- علت داغ شدن بلبرینگ چیست؟
- ۱۰ دلیل اصلی افزایش دمای بلبرینگ
- چگونه علت داغ شدن را تشخیص دهیم؟
- روشهای کاهش دمای بلبرینگ
- چه زمانی باید بلبرینگ تعویض شود؟
- اشتباهات رایج هنگام روانکاری
- سوالات متداول
دمای طبیعی بلبرینگ چقدر است؟
یکی از رایجترین سؤالات کاربران این است که دمای طبیعی بلبرینگ چقدر باید باشد؟
پاسخ این سؤال به نوع بلبرینگ، سرعت دوران، میزان بار، نوع روانکار و شرایط محیطی بستگی دارد، اما بهطور کلی:
| وضعیت کاری | دمای تقریبی |
|---|---|
| شرایط عادی | ۴۰ تا ۷۰ درجه سانتیگراد |
| بار و سرعت بالا | ۷۰ تا ۹۰ درجه سانتیگراد |
| دمای هشدار | بالاتر از ۹۰ درجه سانتیگراد |
| دمای بحرانی | بالاتر از ۱۰۰ تا ۱۲۰ درجه سانتیگراد |
توجه⚠️: این مقادیر عمومی هستند. دمای مجاز هر بلبرینگ باید بر اساس مشخصات سازنده، نوع گریس و شرایط کاری دستگاه ارزیابی شود.
چرا افزایش دمای بلبرینگ اهمیت دارد؟
داغ شدن بیش از حد بلبرینگ فقط یک نشانه نیست، بلکه میتواند آغاز یک زنجیره از خرابیها باشد. افزایش دما باعث کاهش ویسکوزیته روانکار، افزایش اصطکاک و تسریع فرسودگی اجزای داخلی میشود. ادامه این وضعیت ممکن است به قفل شدن بلبرینگ، آسیب دیدن شافت، خرابی هوزینگ یا حتی توقف کامل خط تولید منجر شود.
به همین دلیل، در سیستمهای نگهداری و تعمیرات پیشگیرانه (PM)، پایش دمای بلبرینگ یکی از مهمترین شاخصهای سلامت تجهیزات محسوب میشود و معمولاً با ابزارهایی مانند دماسنج مادون قرمز یا دوربین ترموگرافی انجام میشود.
۱۰ علت اصلی داغ شدن بلبرینگ
بلبرینگها هنگام کار بهطور طبیعی مقداری گرما تولید میکنند، اما اگر دمای آنها از حد مجاز فراتر رود، معمولاً یک مشکل فنی در سیستم وجود دارد. افزایش دمای غیرعادی نهتنها عمر بلبرینگ را کاهش میدهد، بلکه میتواند به شافت، هوزینگ، موتور و سایر قطعات نیز آسیب برساند.
در ادامه، مهمترین دلایل افزایش دمای بلبرینگ را بررسی میکنیم.
۱. روانکاری نامناسب (شایعترین علت)
در بیشتر موارد، اولین علت داغ شدن بلبرینگ، روانکاری نامناسب است. اگر مقدار گریس کمتر از نیاز باشد، لایه محافظ بین ساچمهها و رینگها از بین میرود و تماس مستقیم فلز با فلز باعث افزایش اصطکاک و تولید حرارت میشود.
از طرف دیگر، استفاده از گریس نامناسب یا بیکیفیت نیز میتواند باعث افزایش دما شود.
علائم
- افزایش تدریجی دما
- صدای زوزه
- تغییر رنگ گریس
- کاهش نرمی حرکت بلبرینگ
راهکار
- انتخاب گریس متناسب با سرعت و دمای کاری
- روانکاری در فواصل زمانی مناسب
- استفاده از گریسهای باکیفیت مانند SKF، Klüber یا Mobil در صورت تناسب با کاربرد
نکته تخصصی: انتخاب گریس باید بر اساس سرعت دوران، بار، دمای محیط و شرایط کاری انجام شود، نه صرفاً بر اساس برند.

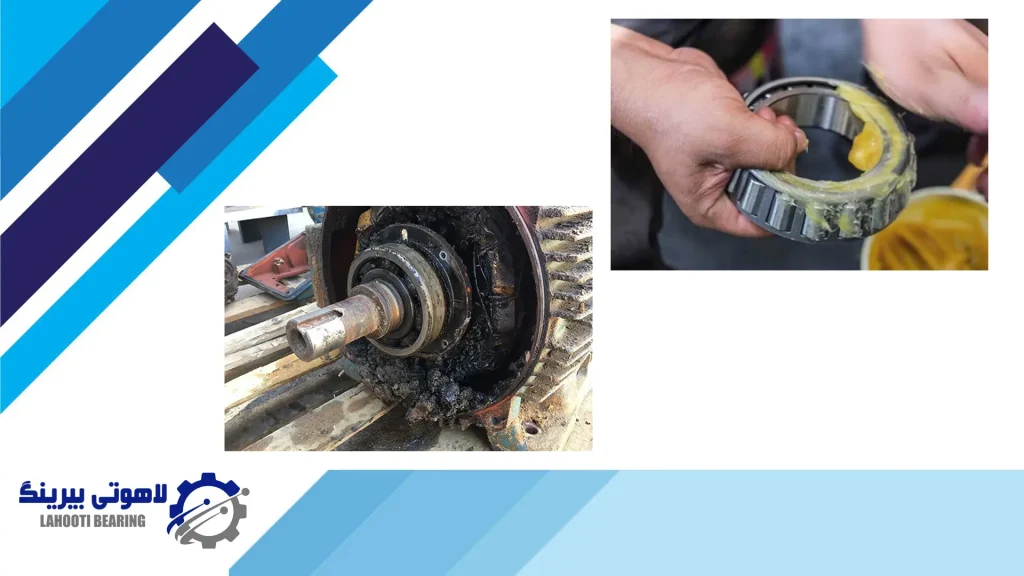

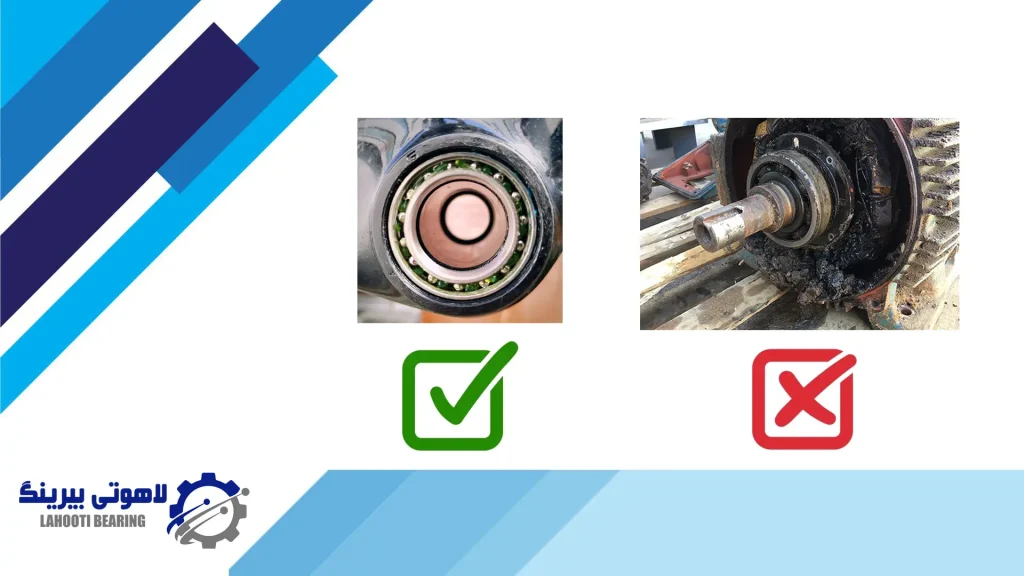

۲. گریس بیش از حد
یکی از اشتباهات رایج این است که تصور میشود هرچه گریس بیشتری تزریق شود، بلبرینگ بهتر کار میکند.
در واقع، پر کردن بیش از حد فضای داخلی بلبرینگ باعث همزدن مداوم گریس توسط ساچمهها (Churning) شده و مقاومت داخلی افزایش مییابد. نتیجه این پدیده، تولید حرارت بیشتر و بالا رفتن دمای بلبرینگ است.
علائم
- افزایش سریع دما پس از گریسکاری
- نشت گریس از آببند
- افزایش مصرف انرژی
راهکار
- تخلیه گریس اضافی
- رعایت مقدار توصیهشده توسط سازنده
نکته کاربردی: در بسیاری از کاربردهای صنعتی، پر کردن حدود ۲۰ تا ۳۰ درصد فضای آزاد داخل بلبرینگ با گریس کافی است. در سرعتهای پایین ممکن است این مقدار بیشتر باشد. مقدار دقیق باید طبق دستورالعمل سازنده تعیین شود.
۳. انتخاب گریس نامناسب
همه گریسها برای همه شرایط کاری مناسب نیستند.
اگر گریس برای دمای پایین طراحی شده باشد اما در محیطی با دمای بالا استفاده شود، ساختار آن تخریب شده و خاصیت روانکاری خود را از دست میدهد.
همچنین گریس مناسب سرعت پایین، ممکن است برای موتورهای پرسرعت مناسب نباشد.
نمونههای رایج
- استفاده از گریس عمومی در الکتروموتورهای دور بالا
- استفاده از گریس با ویسکوزیته نامناسب
- استفاده از گریس ناسازگار با گریس قبلی
۴. نصب نادرست بلبرینگ
نصب غیراصولی یکی از دلایل اصلی افزایش اصطکاک و داغ شدن بلبرینگ است.
اگر هنگام نصب، نیرو به رینگ نامناسب وارد شود یا بلبرینگ با ضربه جا زده شود، ممکن است تنش داخلی ایجاد شده و حرکت ساچمهها مختل شود.
اشتباهات رایج
- ضربه مستقیم با چکش
- استفاده نکردن از هیتر القایی
- نصب کج
- پرس غیراستاندارد
راهکار
- استفاده از ابزار نصب استاندارد

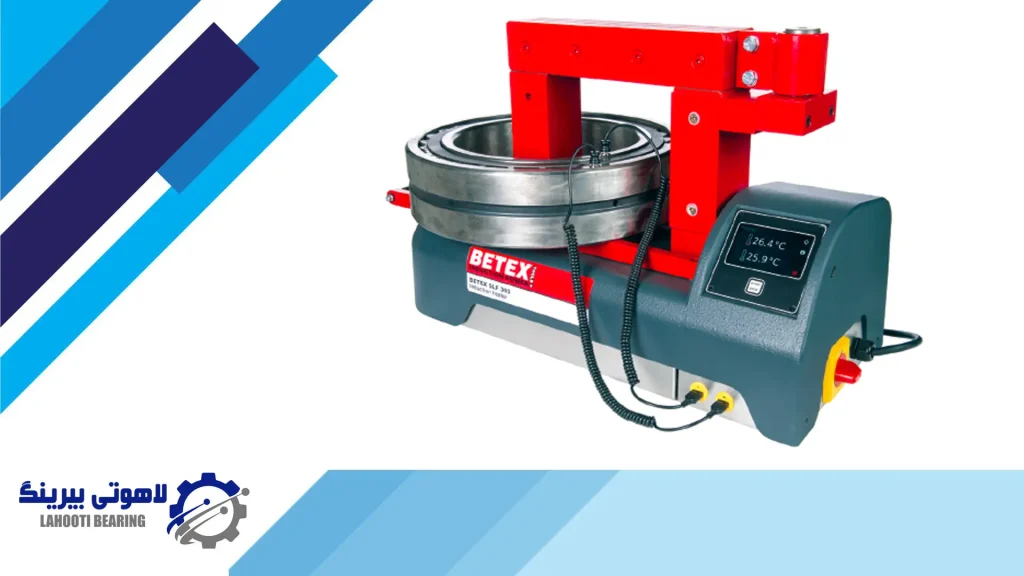

- هیتر بلبرینگ
- پرس هیدرولیکی مناسب
۵. بار بیش از ظرفیت بلبرینگ
هر بلبرینگ دارای ظرفیت مشخصی برای تحمل بار شعاعی و محوری است.
اگر بار واقعی بیشتر از ظرفیت طراحی باشد، فشار زیادی به ساچمهها و مسیر حرکت آنها وارد شده و اصطکاک افزایش مییابد.
علائم
- افزایش دما
- لرزش
- صدای غیرعادی
- کاهش عمر بلبرینگ
راهکار
- انتخاب بلبرینگ مناسب با ظرفیت بار
- بررسی شرایط واقعی کارکرد دستگاه
۶. سرعت دوران بیش از حد
بلبرینگها برای محدوده مشخصی از سرعت طراحی میشوند.
اگر سرعت دوران از مقدار مجاز بیشتر باشد:
- گریس بهدرستی عمل نمیکند.
- اصطکاک افزایش مییابد.
- دمای بلبرینگ بالا میرود.
این مشکل در موتورهای الکتریکی، اسپیندلها و ماشینآلات دور بالا بیشتر دیده میشود.

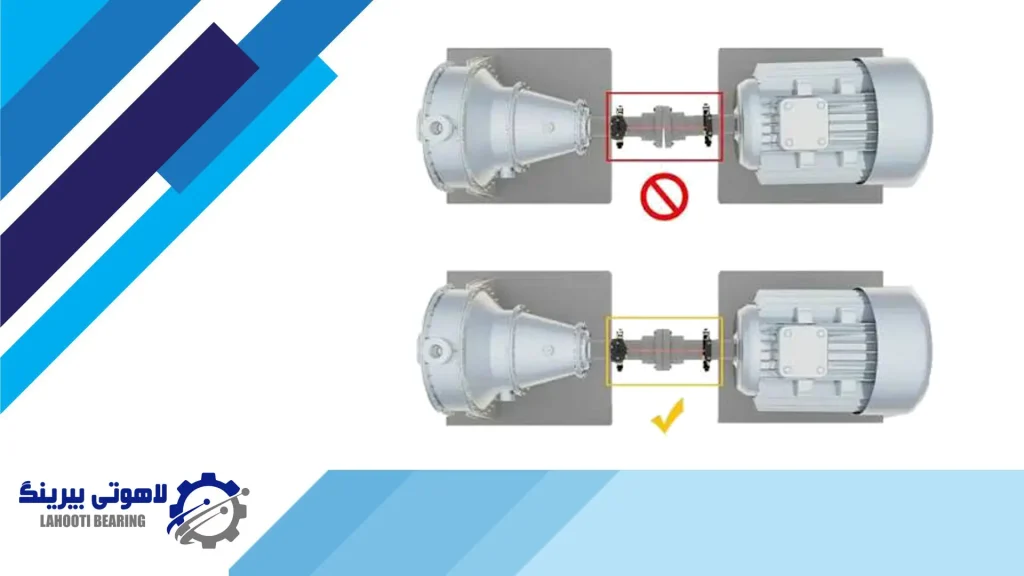

۷. همراستا نبودن شافت و هوزینگ (Misalignment)
اگر شافت و هوزینگ هممحور نباشند، بار بهصورت یکنواخت روی ساچمهها توزیع نمیشود.
در نتیجه:
- اصطکاک افزایش مییابد.
- بخشی از بلبرینگ بیش از حد تحت فشار قرار میگیرد.
- دما و لرزش افزایش پیدا میکند.
راهکار
- کنترل هممحوری با ابزار دقیق
- اصلاح وضعیت نصب
جدول عیبیابی علت داغ شدن بلبرینگ
| علت | علائم اصلی | شدت خطر | راهکار |
|---|---|---|---|
| کمبود گریس | داغ شدن تدریجی، زوزه | زیاد | روانکاری صحیح |
| گریس بیش از حد | افزایش سریع دما، نشت گریس | متوسط | کاهش مقدار گریس |
| گریس نامناسب | دمای بالا، کاهش روانکاری | زیاد | تعویض گریس |
| نصب نادرست | داغ شدن، لرزش | زیاد | نصب مجدد |
| اضافه بار | افزایش دما، صدای غیرعادی | بسیار زیاد | انتخاب بلبرینگ مناسب |
| سرعت بالا | دمای زیاد، افت عملکرد | زیاد | کاهش سرعت یا انتخاب بلبرینگ مناسب |
| عدم همراستایی | داغ شدن یکطرفه، لرزش | زیاد | تنظیم شافت و هوزینگ |
نکته تخصصی
افزایش دمای بلبرینگ همیشه به خود بلبرینگ مربوط نمیشود. در بسیاری از موارد، عواملی مانند عدم بالانس روتور، تاب داشتن شافت، تنظیم نبودن کوپلینگ، کشش بیش از حد تسمه یا خرابی هوزینگ نیز میتوانند باعث افزایش بار روی بلبرینگ و در نتیجه بالا رفتن دمای آن شوند. به همین دلیل، هنگام عیبیابی نباید تنها روی تعویض بلبرینگ تمرکز کرد؛ بلکه باید کل سیستم انتقال قدرت بررسی شود.
چگونه علت داغ شدن بلبرینگ را تشخیص دهیم؟
داغ شدن بلبرینگ همیشه به معنای خرابی آن نیست. گاهی افزایش دما ناشی از شرایط کاری دستگاه است و گاهی نیز نشاندهنده یک ایراد جدی در سیستم. تشخیص صحیح علت، اولین قدم برای جلوگیری از آسیبهای بیشتر است.
در ادامه، مهمترین روشهای بررسی افزایش دمای بلبرینگ را معرفی میکنیم.
۱. اندازهگیری دمای بلبرینگ
اولین مرحله، اندازهگیری دقیق دمای بلبرینگ است. لمس کردن بلبرینگ با دست روش قابل اعتمادی نیست و میتواند خطرناک باشد.
ابزارهای مناسب برای اندازهگیری دما عبارتاند از:
- دماسنج مادون قرمز (Infrared Thermometer)

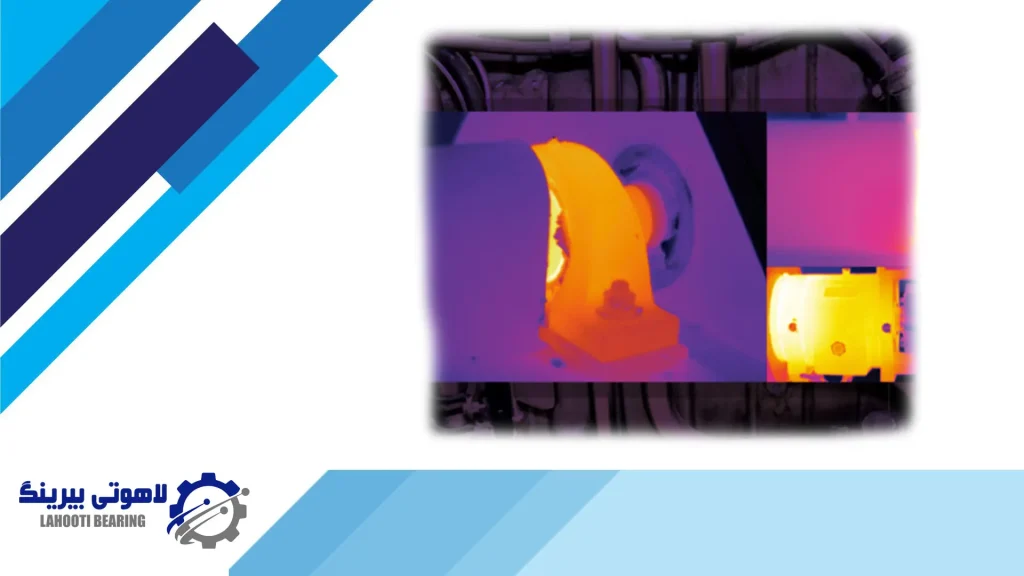

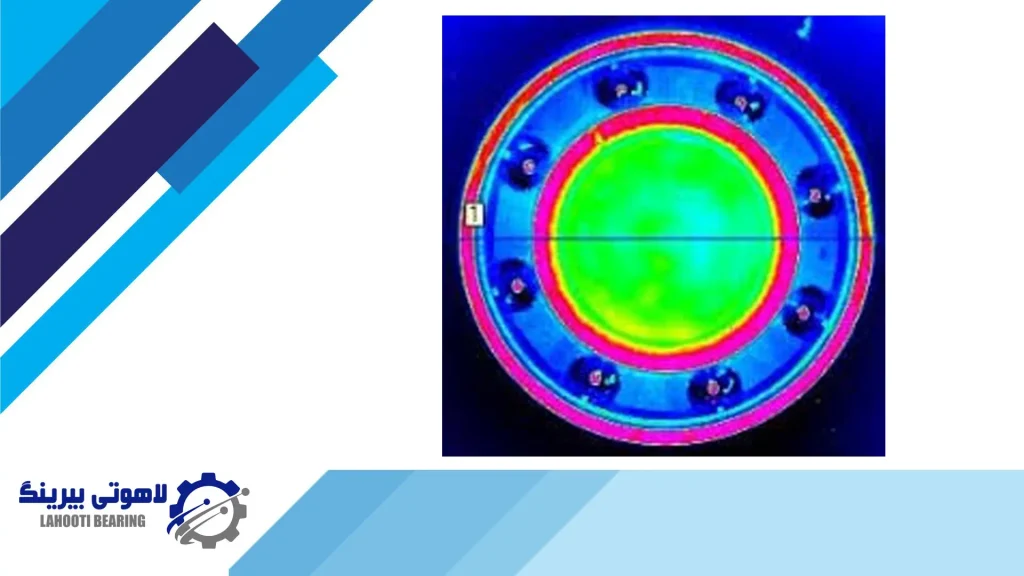

- دوربین ترموگرافی (Thermal Camera)
- سنسور دمای PT100
- ترموکوپل
در صنایع بزرگ، معمولاً از سیستمهای مانیتورینگ آنلاین برای کنترل مداوم دمای بلبرینگ استفاده میشود.
۲. بررسی وضعیت گریس
پس از اندازهگیری دما، گریس را بررسی کنید.
اگر گریس دارای علائم زیر باشد:
- تغییر رنگ به قهوهای یا سیاه
- بوی سوختگی
- خشک شدن
- سفت شدن
- وجود براده فلزی
احتمال زیادی وجود دارد که روانکاری مناسب نبوده یا بلبرینگ در دمای بالا کار کرده باشد.
۳. بررسی صدای بلبرینگ
در بسیاری از موارد، داغ شدن با صدا همراه است.
| نوع صدا | احتمال خرابی |
|---|---|
| زوزه | کمبود گریس |
| خشخش | ورود آلودگی |
| تقتق | خرابی ساچمه |
| ضربهای | آسیب رینگ |
| سوت | سرعت زیاد یا روانکاری نامناسب |
۴. بررسی لرزش دستگاه
افزایش لرزش معمولاً همراه با افزایش دما دیده میشود.
لرزش میتواند ناشی از موارد زیر باشد:
- خرابی بلبرینگ
- بالانس نبودن روتور
- تاب داشتن شافت
- خرابی کوپلینگ
- عدم همراستایی

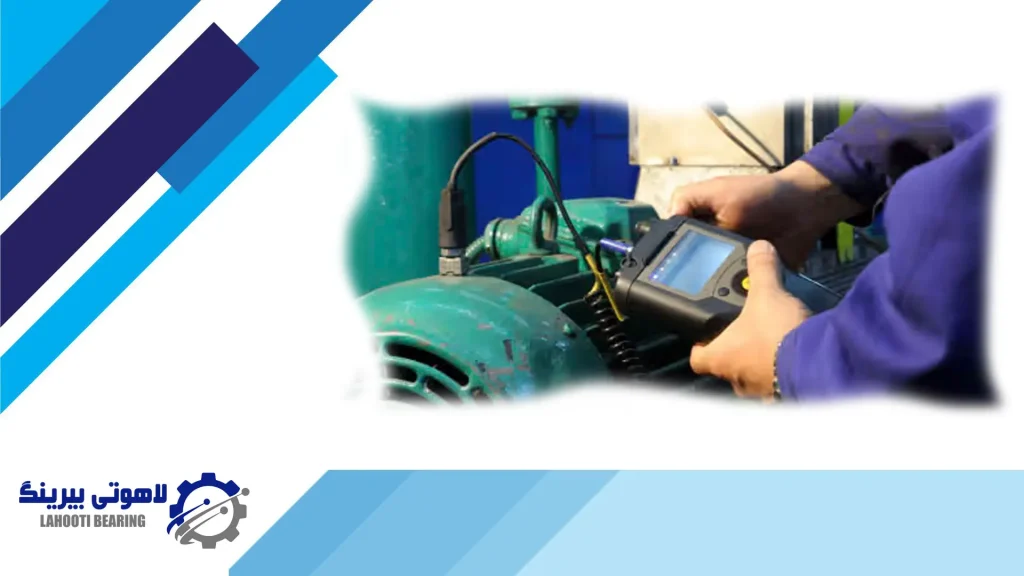

در صنایع، این مورد معمولاً با دستگاه Vibration Analyzer اندازهگیری میشود.

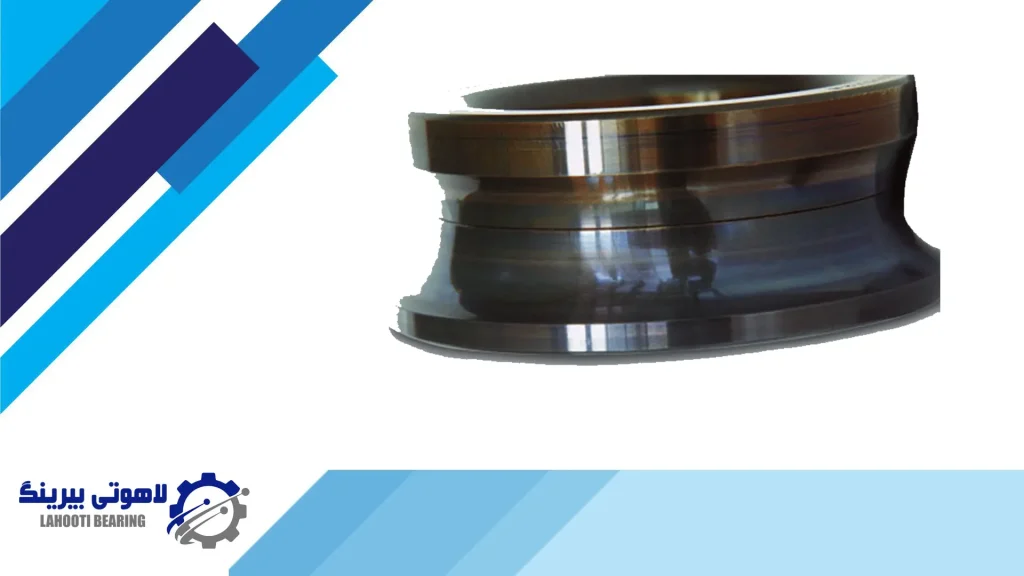

۵. بررسی رنگ رینگ و ساچمهها
اگر پس از باز کردن بلبرینگ، رنگ رینگها تغییر کرده باشد، احتمالاً دمای آن از حد مجاز بیشتر شده است.
تغییر رنگ معمولاً به این شکل است:
| رنگ | علت احتمالی |
|---|---|
| زرد | افزایش دمای متوسط |
| قهوهای | دمای بالا |
| آبی | دمای بسیار بالا |
| بنفش | سوختگی شدید |
| سیاه | تخریب روانکار و آسیب جدی |
تغییر رنگ نشاندهنده آن است که عملیات حرارتی فولاد ممکن است تحت تأثیر قرار گرفته و خواص مکانیکی بلبرینگ کاهش یافته باشد.
آیا همیشه دمای بالا خطرناک است؟
خیر.
دمای بلبرینگ باید بر اساس شرایط کاری آن ارزیابی شود.
برای مثال:
- بلبرینگ یک الکتروموتور کوچک ممکن است در دمای ۵۵ درجه سانتیگراد کاملاً طبیعی کار کند.
- در مقابل، دمای ۸۵ درجه سانتیگراد در یک فن صنعتی با دور بالا ممکن است همچنان در محدوده قابل قبول باشد.
بنابراین، روند تغییرات دما معمولاً از مقدار مطلق دما مهمتر است. اگر دمای یک بلبرینگ که همیشه در حدود ۶۰ درجه کار میکرده، ناگهان به ۸۵ درجه برسد، این تغییر باید بررسی شود؛ حتی اگر هنوز به دمای بحرانی نرسیده باشد.
روشهای کاهش دمای بلبرینگ
اگر متوجه شدید دمای بلبرینگ بالاتر از حد طبیعی است، اقدامات زیر را انجام دهید:
روانکاری را بررسی کنید.
کمبود یا کیفیت نامناسب گریس یکی از مهمترین عوامل افزایش دما است.
مقدار گریس را اصلاح کنید.
تزریق گریس بیش از حد نیز میتواند باعث تولید حرارت شود.
همراستایی شافت را کنترل کنید.
عدم هممحوری یکی از عوامل پنهان افزایش دما است.
بار دستگاه را بررسی کنید.
اگر بار از ظرفیت طراحی بلبرینگ بیشتر باشد، افزایش دما اجتنابناپذیر است.
سرعت دوران را کنترل کنید.
گاهی کاهش اندک سرعت، دمای بلبرینگ را به میزان قابل توجهی کاهش میدهد.
از بلبرینگ مناسب استفاده کنید.
استفاده از کلاس لقی مناسب (مانند C3 یا C4) در کاربردهای دور بالا و دمای بالا میتواند عملکرد بهتری ایجاد کند.
اشتباهات رایج که باعث داغ شدن بلبرینگ میشوند
| اشتباه | نتیجه |
|---|---|
| استفاده از گریس نامناسب | افزایش اصطکاک |
| تزریق بیش از حد گریس | بالا رفتن دما |
| کمبود گریس | تماس فلز با فلز |
| نصب با چکش | آسیب داخلی |
| استفاده از بلبرینگ نامناسب | کاهش عمر |
| عدم تنظیم شافت | افزایش بار |
| ورود گردوغبار | افزایش اصطکاک |
| استفاده از بلبرینگ تقلبی | تولید حرارت زیاد |
چکلیست عیبیابی سریع داغ شدن بلبرینگ
در صورت مشاهده افزایش دمای غیرعادی، این مراحل را به ترتیب انجام دهید:
دمای بلبرینگ را با ابزار مناسب اندازهگیری کنید.
وضعیت گریس را از نظر رنگ، بو و آلودگی بررسی کنید.
صدای بلبرینگ را ارزیابی کنید.
لرزش دستگاه را کنترل کنید.
همراستایی شافت و هوزینگ را بررسی کنید.
بار و سرعت کاری را با مشخصات طراحی مقایسه کنید.
در صورت مشاهده تغییر رنگ رینگ، ترک یا براده فلزی، بلبرینگ را تعویض کنید.
نکته تخصصی
در بسیاری از صنایع، افزایش تدریجی دمای بلبرینگ مهمتر از مقدار دمای لحظهای آن است. به همین دلیل، واحدهای نگهداری و تعمیرات حرفهای، روند تغییرات دما (Temperature Trend) را بهصورت دورهای ثبت و تحلیل میکنند. افزایش پیوسته دما طی چند روز یا چند هفته میتواند نشانه آغاز خرابی باشد، حتی اگر دمای فعلی هنوز در محدوده مجاز قرار داشته باشد.
چه زمانی باید بلبرینگ داغ را تعویض کرد؟
همه بلبرینگهایی که داغ میشوند نیاز به تعویض ندارند. اگر علت افزایش دما به روانکاری، تنظیم نبودن شافت یا گریس نامناسب مربوط باشد، معمولاً با رفع مشکل، بلبرینگ دوباره عملکرد طبیعی خود را به دست میآورد.
اما در شرایط زیر، ادامه استفاده از بلبرینگ توصیه نمیشود:
- وجود ترک روی رینگ داخلی یا خارجی
- پوستهپوسته شدن مسیر حرکت ساچمهها (Spalling)
- تغییر رنگ شدید رینگها بر اثر حرارت
- شکستگی یا تغییر شکل قفسه بلبرینگ
- ایجاد لقی غیرعادی
- شنیدن صدای تقتق یا ضربهای همراه با افزایش دما
- مشاهده براده فلزی در گریس
- قفل شدن یا گیر کردن هنگام چرخش
در چنین شرایطی، تعویض بلبرینگ از آسیب رسیدن به شافت، هوزینگ و سایر قطعات جلوگیری میکند.
برنامه نگهداری برای جلوگیری از داغ شدن بلبرینگ
رعایت یک برنامه منظم نگهداری، بهترین راه برای افزایش عمر بلبرینگ و جلوگیری از افزایش دمای آن است.
| دوره زمانی | اقدام پیشنهادی |
|---|---|
| روزانه | بررسی صدای غیرعادی و دمای ظاهری |
| هفتگی | کنترل نشتی گریس و وضعیت آببندها |
| ماهانه | اندازهگیری دما با دماسنج مادون قرمز |
| هر ۳ تا ۶ ماه | روانکاری طبق دستورالعمل سازنده |
| سالانه | بازدید کامل بلبرینگ، شافت و هوزینگ |
نکته: فاصله زمانی روانکاری به نوع بلبرینگ، دور، بار، دمای محیط و شرایط کاری بستگی دارد و نباید تنها بر اساس زمان تعیین شود.
دمای مجاز بلبرینگ در کاربردهای مختلف
| نوع کاربرد | دمای معمول کارکرد |
|---|---|
| الکتروموتورهای عمومی | ۵۰ تا ۷۰ درجه سانتیگراد |
| پمپهای صنعتی | ۵۰ تا ۸۰ درجه سانتیگراد |
| گیربکسهای صنعتی | ۶۰ تا ۸۵ درجه سانتیگراد |
| فنهای صنعتی | ۵۰ تا ۸۰ درجه سانتیگراد |
| نوار نقاله | ۴۵ تا ۷۰ درجه سانتیگراد |
| ماشینآلات معدنی | ۶۰ تا ۹۰ درجه سانتیگراد |
توجه: این مقادیر تقریبی هستند و برای هر تجهیز باید به مشخصات سازنده و شرایط کاری مراجعه شود.
سوالات متداول
دمای طبیعی بلبرینگ چقدر است؟
در بیشتر کاربردهای صنعتی، دمای بین ۴۰ تا ۷۰ درجه سانتیگراد طبیعی است. البته این مقدار به نوع بلبرینگ، سرعت دوران، بار، روانکار و شرایط محیطی بستگی دارد.
آیا گریس زیاد باعث داغ شدن بلبرینگ میشود؟
بله. یکی از اشتباهات رایج، تزریق بیش از حد گریس است. این کار باعث افزایش مقاومت داخلی، بالا رفتن دما و حتی خروج گریس از آببندها میشود.
آیا کمبود گریس باعث افزایش دما میشود؟
بله. در صورت کمبود گریس، اصطکاک بین ساچمهها و رینگها افزایش یافته و بلبرینگ بهسرعت داغ میشود.
آیا داغ شدن بلبرینگ همیشه نشانه خرابی است؟
خیر. گاهی علت افزایش دما، روانکاری نامناسب، بار زیاد یا سرعت بالا است. اما اگر داغ شدن با صدا، لرزش یا تغییر رنگ همراه باشد، احتمال خرابی داخلی وجود دارد.
آیا میتوان روی بلبرینگ داغ آب ریخت تا خنک شود؟
خیر. این کار توصیه نمیشود، زیرا شوک حرارتی میتواند باعث تغییر ابعاد، کاهش عمر بلبرینگ و حتی ایجاد ترک در اجزای آن شود. ابتدا علت افزایش دما را پیدا و برطرف کنید.
بهترین روش اندازهگیری دمای بلبرینگ چیست؟
استفاده از دماسنج مادون قرمز، دوربین ترموگرافی یا سنسورهای دمای صنعتی، دقیقترین روش برای اندازهگیری دمای بلبرینگ است.
جمعبندی
داغ شدن بلبرینگ یکی از مهمترین نشانههای وجود مشکل در سیستمهای دوار است. عواملی مانند کمبود یا افزایش بیش از حد گریس، انتخاب روانکار نامناسب، نصب غیراصولی، بارگذاری بیش از ظرفیت، سرعت بالا، عدم همراستایی شافت و ورود آلودگی از مهمترین دلایل افزایش دمای بلبرینگ هستند.
با اجرای یک برنامه منظم نگهداری، انتخاب بلبرینگ مناسب و روانکاری اصولی، میتوان از بسیاری از خرابیهای زودرس جلوگیری کرد و عمر مفید تجهیزات را افزایش داد.
اگر بلبرینگ دستگاه شما داغ میشود و در انتخاب بلبرینگ مناسب، گریس صنعتی یا روش صحیح روانکاری نیاز به راهنمایی دارید، کارشناسان لاهوتی بیرینگ آماده ارائه مشاوره تخصصی هستند. همچنین میتوانید مشخصات فنی و قیمت انواع بلبرینگهای SKF، FAG، NACHI، KOYO، NTN، KG و سایر برندهای معتبر را در فروشگاه لاهوتی بیرینگ مشاهده و مقایسه کنید.
