بلبرینگ 6204؛ مشخصات فنی، ابعاد، کاربرد و راهنمای خرید
- نویسنده
- 1405/05/23
- 23 مرداد 1405
مشخصات فنی بلبرینگ 6204

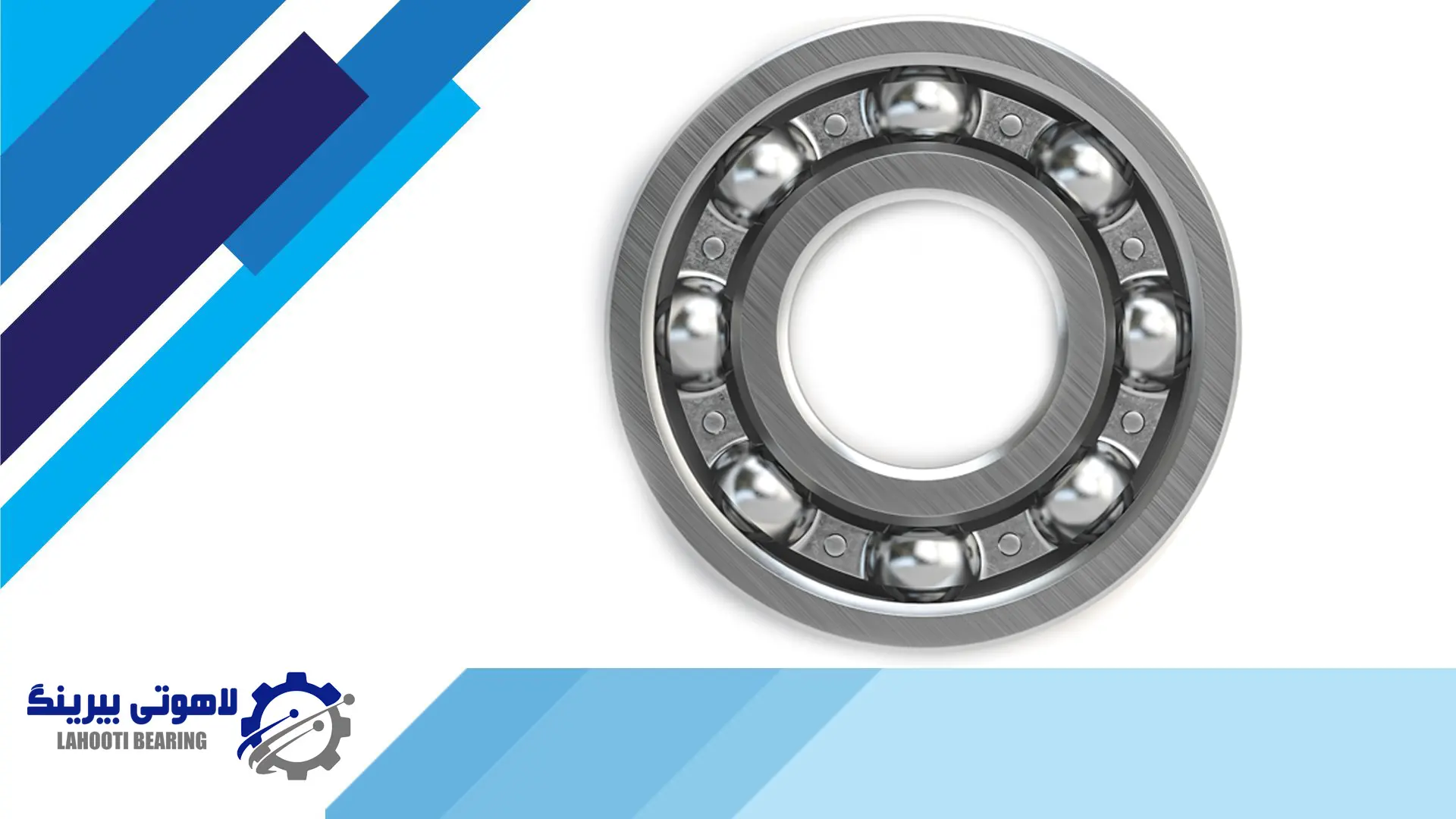

بلبرینگ 6204 یکی از بلبرینگهای پرکاربرد سری 6200 است که به دلیل طراحی ساده، ابعاد استاندارد و قابلیت تحمل بارهای شعاعی و محوری، در تجهیزات مختلف صنعتی و عمومی مورد استفاده قرار میگیرد. این بلبرینگ از نوع شیار عمیق یکردیفه است و در مدلهای مختلفی با توجه به نوع آببندی و لقی داخلی تولید میشود.
6204 در موتورهای الکتریکی، پمپها، فنها، ماشینآلات صنعتی و بسیاری از تجهیزات دوار کاربرد دارد. بااینحال، انتخاب مدل مناسب باید بر اساس شرایط کاری دستگاه انجام شود.
جدول مشخصات بلبرینگ 6204
| مشخصه | مقدار |
|---|---|
| نوع بلبرینگ | شیار عمیق یکردیفه |
| قطر داخلی | 20 میلیمتر |
| قطر خارجی | 47 میلیمتر |
| عرض | 14 میلیمتر |
| سری | 6200 |
| کد سایز | 04 |
| نوع بار | شعاعی و محوری |
ابعاد بلبرینگ 6204
ابعاد استاندارد برابر با 20×47×14 میلیمتر است. به عبارت دیگر، قطر داخلی آن 20 میلیمتر، قطر خارجی 47 میلیمتر و عرض آن 14 میلیمتر است.
| پارامتر | نماد | اندازه |
|---|---|---|
| قطر داخلی | d | 20 mm |
| قطر خارجی | D | 47 mm |
| عرض | B | 14 mm |
معنی کد 6204 چیست؟
کد 6204 را میتوان به شکل ساده به سه بخش تقسیم کرد:
- 6: بلبرینگ شیار عمیق یکردیفه
- 2: سری ابعادی 62
- 04: کد قطر داخلی
در نتیجه، کد 04 در این سری به قطر داخلی 20 میلیمتر مربوط میشود.
کاربردهای بلبرینگ 6204
به دلیل ساختار شیار عمیق و قابلیت تحمل بار مناسب، در تجهیزات مختلفی استفاده میشود. برخی از کاربردهای رایج آن عبارتاند از:
- الکتروموتورها و موتورهای الکتریکی
- فنها و تجهیزات تهویه
- پمپها
- ماشینآلات صنعتی
- گیربکسها
- ابزارهای برقی
- تجهیزات کشاورزی
- نوار نقالهها
- تجهیزات انتقال قدرت
- برخی تجهیزات خودرویی
بااینحال، مناسب بودن برای یک دستگاه مشخص به عواملی مانند سرعت دوران، میزان بار، دما و شرایط محیطی بستگی دارد.
انواع بلبرینگ 6204
بلبرینگ 6204 با پسوندهای مختلفی تولید میشود. این پسوندها اطلاعاتی درباره نوع آببندی یا لقی داخلی بلبرینگ ارائه میکنند.
بلبرینگ 6204-2RS
بلبرینگ 6204-2RS دارای آببندی لاستیکی در دو طرف است. در نتیجه، در برابر ورود گردوغبار و رطوبت محافظت بهتری دارد و برای بسیاری از کاربردهای عمومی گزینه مناسبی محسوب میشود.
بلبرینگ 6204-2Z
در مدل 6204-2Z از محافظ فلزی در دو طرف بلبرینگ استفاده شده است. این مدل برای برخی کاربردهایی که سرعت دوران اهمیت بیشتری دارد، گزینه مناسبی است.
بلبرینگ 6204-C3
پسوند C3 نشاندهنده لقی داخلی بیشتر از حالت استاندارد است. این مدل در برخی شرایط کاری، بهخصوص در بعضی الکتروموتورها و کاربردهایی که افزایش دما اهمیت دارد، مورد استفاده قرار میگیرد.
جدول مقایسه انواع 6204
| مدل | نوع آببندی / ویژگی | کاربرد کلی |
|---|---|---|
| 6204 | بدون آببندی | کاربردهای قابل روانکاری |
| 6204-2RS | آببندی لاستیکی دوطرفه | محیطهای دارای گردوغبار و رطوبت |
| 6204-2Z | محافظ فلزی دوطرفه | برخی کاربردهای با سرعت بالاتر |
| 6204-C3 | لقی داخلی بیشتر | شرایط کاری خاص و برخی موتورها |
نکته: C3 به معنی «کیفیت بالاتر» نیست؛ بلکه نشاندهنده میزان لقی داخلی متفاوت است. بنابراین باید متناسب با شرایط کاری انتخاب شود.
ظرفیت بار و شرایط کاری بلبرینگ 6204
عملکرد و عمر بلبرینگ به عوامل مختلفی وابسته است. علاوه بر ظرفیت بار، سرعت چرخش، روانکاری، دمای کاری، نحوه نصب و میزان آلودگی محیط نیز اهمیت دارند.
بلبرینگ میتواند بارهای شعاعی و مقدار مشخصی بار محوری را تحمل کند. بااینحال، ظرفیت دقیق بار و سرعت مجاز به برند و مدل بلبرینگ بستگی دارد؛ بنابراین در کاربردهای صنعتی بهتر است اطلاعات کاتالوگ سازنده بررسی شود.
تأثیر روانکاری
گریس مناسب باعث کاهش اصطکاک و کنترل حرارت داخل بلبرینگ میشود. از طرف دیگر، استفاده بیش از حد از گریس نیز میتواند باعث افزایش دما و کاهش عملکرد بلبرینگ شود.
بنابراین، نوع و مقدار گریس باید با سرعت، دما و شرایط کاری بلبرینگ هماهنگ باشد.
راهنمای خرید بلبرینگ 6204
هنگام خرید، ابتدا ابعاد موردنیاز را بررسی کنید. سپس با توجه به شرایط کاری، مدل مناسب را انتخاب کنید.
1. ابعاد را بررسی کنید
ابعاد استاندارد 6204 برابر با 20×47×14 میلیمتر است. اگر هرکدام از این اندازهها با بلبرینگ فعلی متفاوت باشد، نمیتوان صرفاً بر اساس شباهت شماره فنی آن را جایگزین کرد.
2. نوع آببندی را مشخص کنید
اگر در معرض گردوغبار یا رطوبت قرار دارد، مدلهای دارای آببندی لاستیکی مانند 6204-2RS میتوانند گزینه مناسبتری باشند.
3. لقی داخلی را در نظر بگیرید
در شرایطی که دمای کاری یا انبساط حرارتی شفت اهمیت دارد، ممکن است مدل 6204-C3 مناسب باشد. بااینحال، انتخاب C3 باید بر اساس مشخصات دستگاه انجام شود.
4. به برند و اصالت محصول توجه کنید
کیفیت ساخت، مواد اولیه، دقت تولید و کیفیت گریس میتواند روی عمر بلبرینگ تأثیر بگذارد. بنابراین، هنگام خرید علاوه بر قیمت، اصالت و اعتبار برند و فروشنده را نیز بررسی کنید.
سوالات متداول بلبرینگ 6204
ابعاد بلبرینگ 6204 چقدر است؟
ابعاد استاندارد برابر با 20×47×14 میلیمتر است.
بلبرینگ 6204-2RS چیست؟
6204-2RS دارای آببندی لاستیکی در دو طرف است و برای محافظت بهتر در برابر گردوغبار و رطوبت استفاده میشود.
تفاوت 6204 و 6204-C3 چیست؟
مدل C3 دارای لقی داخلی بیشتری نسبت به مدل استاندارد است و برای برخی شرایط کاری خاص مورد استفاده قرار میگیرد.
بلبرینگ 6204 برای چه دستگاههایی استفاده میشود؟
این بلبرینگ در الکتروموتورها، فنها، پمپها، ماشینآلات صنعتی، ابزارهای برقی و تجهیزات مختلف دوار کاربرد دارد.
قطر داخلی بلبرینگ 6204 چند میلیمتر است؟
قطر داخلی 20 میلیمتر است.
جمعبندی
بلبرینگ 6204 یک بلبرینگ شیار عمیق یکردیفه با ابعاد 20×47×14 میلیمتر است که به دلیل طراحی استاندارد و قابلیت تحمل بارهای شعاعی و محوری، در تجهیزات مختلف صنعتی و عمومی کاربرد دارد.
مدلهای مختلفی مانند 6204-2RS، 6204-2Z و 6204-C3 نیز برای شرایط کاری متفاوت تولید میشوند. بنابراین، هنگام خرید نباید تنها شماره 6204 را در نظر گرفت؛ بلکه نوع آببندی، لقی داخلی، سرعت، بار، دما و برند سازنده نیز باید بررسی شود.
