بلبرینگ‌های تماس زاویه‌ای: طراحی، ویژگی‌ها و کاربردها

بلبرینگ‌های تماس زاویه‌ای: طراحی، ویژگی‌ها و کاربردها

مقدمه

بلبرینگ‌های تماس زاویه‌ای یکی از انواع مهم بلبرینگ‌ها هستند که در صنایع مختلف برای تحمل بارهای ترکیبی (شعاعی و محوری) مورد استفاده قرار می‌گیرند. این بلبرینگ‌ها به دلیل توانایی تحمل بارهای محوری در هر دو جهت و قابلیت کار در سرعت‌های بالا، در بسیاری از کاربردهای صنعتی از جمله در موتورهای الکتریکی، پمپ‌ها، سیستم‌های دنده‌ای، و تجهیزات هوافضا به‌طور گسترده‌ای استفاده می‌شوند. در این مقاله، به معرفی ویژگی‌ها، ساختار، کاربردها و مزایای بلبرینگ‌های تماس زاویه‌ای پرداخته خواهد شد.

1. تعریف بلبرینگ تماس زاویه‌ای

بلبرینگ‌های تماس زاویه‌ای به گونه‌ای طراحی شده‌اند که ساچمه‌های آن‌ها با حلقه‌های داخلی و خارجی در زاویه خاصی تماس دارند. این زاویه به‌طور معمول بین 15 تا 40 درجه است که به این نوع بلبرینگ‌ها این امکان را می‌دهد که بارهای شعاعی و محوری را هم‌زمان تحمل کنند. برخلاف بلبرینگ‌های شیار عمیق که تنها بارهای شعاعی را تحمل می‌کنند، بلبرینگ‌های تماس زاویه‌ای می‌توانند بارهای محوری را نیز در هر دو جهت تحمل کنند.

2. ساختار بلبرینگ‌های تماس زاویه‌ای

بلبرینگ‌های تماس زاویه‌ای از سه بخش اصلی تشکیل شده‌اند:

• حلقه داخلی (Inner Ring): این حلقه به شافت متصل می‌شود و نیروهای شعاعی و محوری را از شافت دریافت می‌کند.
• حلقه خارجی (Outer Ring): این حلقه به بدنه یا محفظه دستگاه متصل است و نیروها را از این طریق منتقل می‌کند.
• ساچمه‌ها (Balls): این اجزاء در شیارهای حلقه‌ها حرکت کرده و اصطکاک را کاهش می‌دهند. تماس زاویه‌ای بین ساچمه‌ها و حلقه‌ها باعث می‌شود که بار محوری و شعاعی به‌طور همزمان در بلبرینگ توزیع شود.

3. ویژگی‌ها و مزایای بلبرینگ‌های تماس زاویه‌ای

• تحمل بارهای ترکیبی: بلبرینگ‌های تماس زاویه‌ای قادرند بارهای شعاعی و محوری را به‌طور همزمان تحمل کنند، که این ویژگی آن‌ها را برای کاربردهایی که بارهای متغیر دارند، مناسب می‌سازد.
• زاویه تماس: زاویه تماس بین ساچمه‌ها و حلقه‌ها مهم‌ترین ویژگی این نوع بلبرینگ‌ها است. این زاویه معمولاً 15، 25 یا 40 درجه است که بستگی به نوع بار و کاربرد دارد. هر چه زاویه تماس بیشتر باشد، توانایی تحمل بار محوری بیشتر می‌شود.
• عملکرد در سرعت‌های بالا: بلبرینگ‌های تماس زاویه‌ای به دلیل طراحی دقیق و استفاده از مواد با کیفیت، قابلیت کار در سرعت‌های بالا را دارند و به‌طور مؤثر اصطکاک را کاهش می‌دهند.
• استحکام بالا: این نوع بلبرینگ‌ها در مقابل بارهای سنگین و شرایط دشوار محیطی مقاوم هستند، که آن‌ها را برای استفاده در شرایط صنعتی سخت مناسب می‌کند.

4. انواع بلبرینگ‌های تماس زاویه‌ای

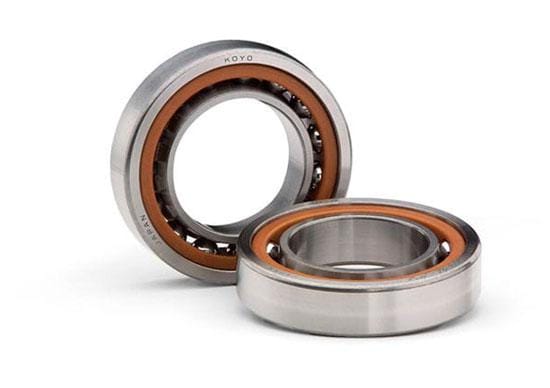

• بلبرینگ‌های تماس زاویه‌ای تک ردیفه (Single Row Angular Contact Bearings): این نوع بلبرینگ‌ها دارای یک ردیف ساچمه هستند و معمولاً در شرایطی که بار محوری در یک جهت وارد می‌شود، استفاده می‌شوند.

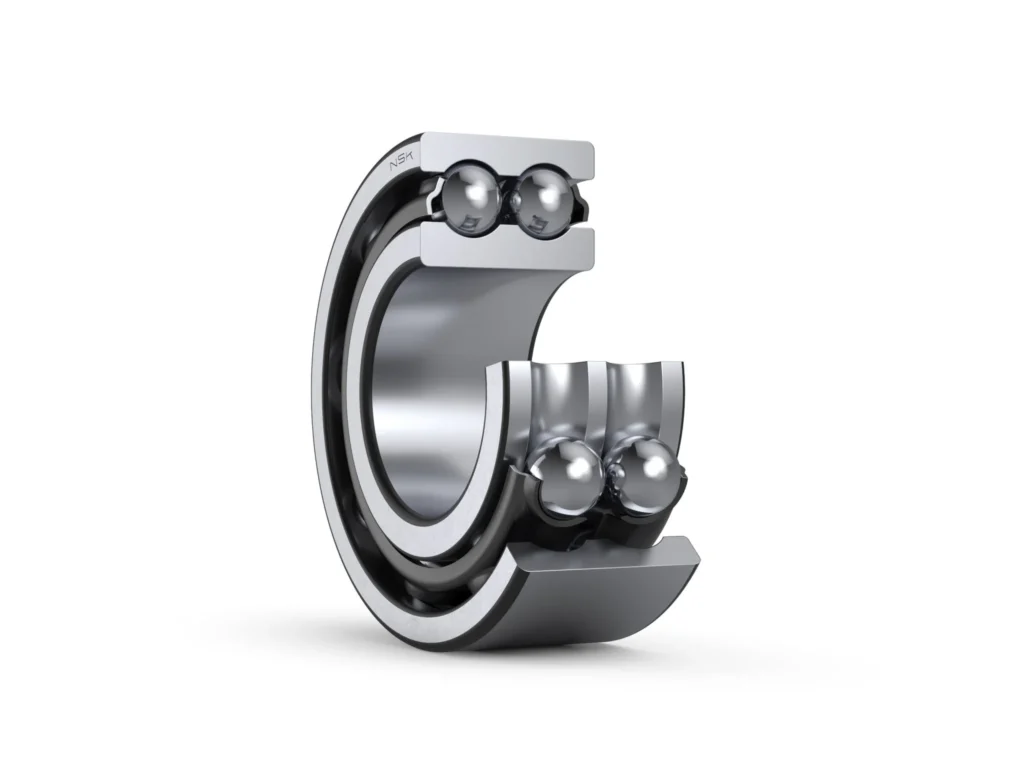

• بلبرینگ‌های تماس زاویه‌ای دو ردیفه (Double Row Angular Contact Bearings): این نوع بلبرینگ‌ها دو ردیف ساچمه دارند و قادر به تحمل بار محوری در دو جهت هستند.

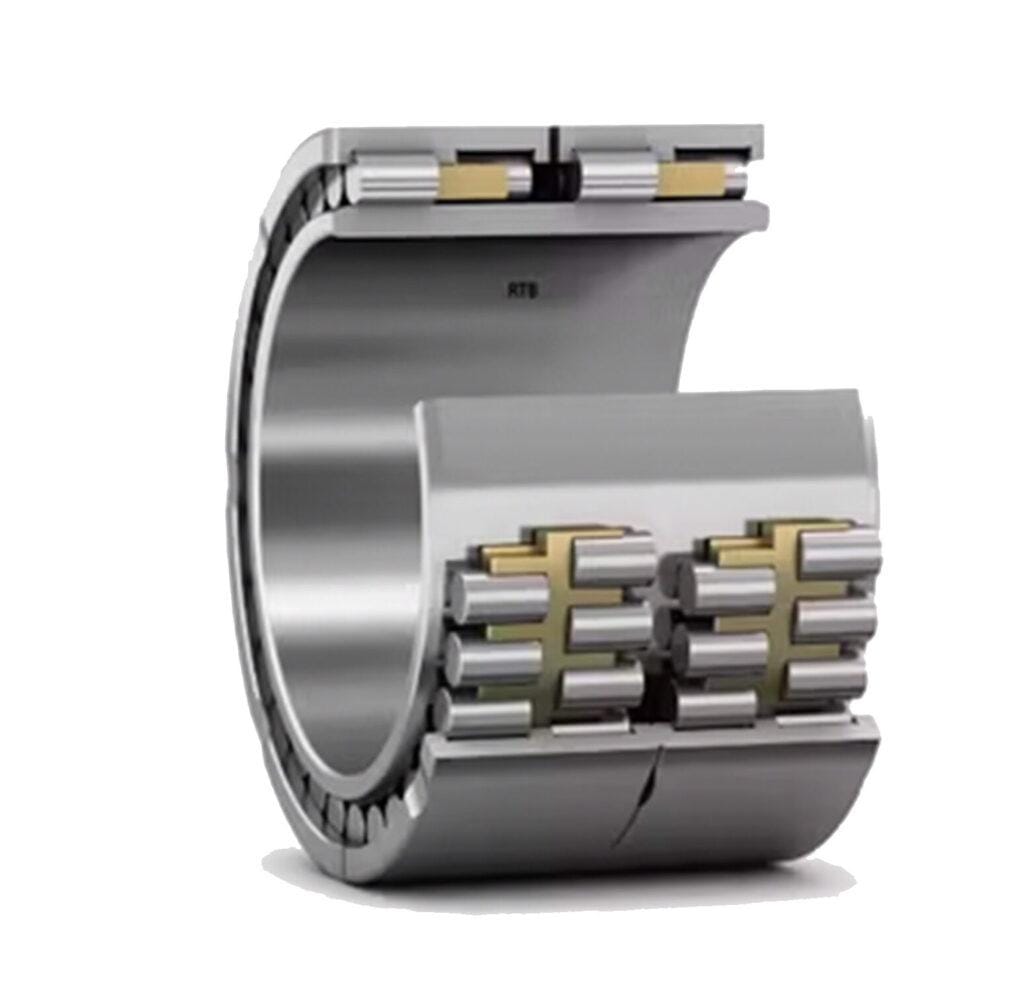

• بلبرینگ‌های تماس زاویه‌ای چهار ردیفه (Four-Row Angular Contact Bearings): این نوع بلبرینگ‌ها بیشتر در صنایع سنگین مانند صنایع فولاد و سیمان استفاده می‌شوند و قادر به تحمل بارهای بسیار سنگین هستند.

5. کاربردهای بلبرینگ‌های تماس زاویه‌ای

• موتورهای الکتریکی: بلبرینگ‌های تماس زاویه‌ای در موتورهای الکتریکی برای تحمل بارهای شعاعی و محوری مورد استفاده قرار می‌گیرند.
• سیستم‌های دنده‌ای: این بلبرینگ‌ها در سیستم‌های انتقال قدرت که بارهای محوری و شعاعی به‌طور همزمان وجود دارند، استفاده می‌شوند.
• پمپ‌ها و کمپرسورها: در پمپ‌ها و کمپرسورهای صنعتی برای تحمل بارهای ترکیبی و جلوگیری از لرزش‌ها و ارتعاشات، از این بلبرینگ‌ها استفاده می‌شود.
• هوافضا: در سیستم‌های پیچیده و با دقت بالا مانند تجهیزات هوافضا، بلبرینگ‌های تماس زاویه‌ای برای تحمل بارهای متغیر و افزایش عمر مفید دستگاه‌ها بسیار مهم هستند.

6. نحوه عملکرد بلبرینگ‌های تماس زاویه‌ای

بلبرینگ‌های تماس زاویه‌ای به گونه‌ای طراحی شده‌اند که زاویه خاصی بین ساچمه‌ها و شیارهای حلقه‌ها ایجاد می‌شود. این زاویه به‌طور مؤثری بارهای شعاعی و محوری را در بلبرینگ توزیع می‌کند. وقتی بار به بلبرینگ وارد می‌شود، تماس زاویه‌ای ساچمه‌ها با حلقه‌ها باعث می‌شود که نیروها به‌طور یکنواخت در تمامی قسمت‌های بلبرینگ توزیع شوند. این توزیع مؤثر نیروها به کاهش سایش، افزایش عمر بلبرینگ و بهبود عملکرد کلی سیستم کمک می‌کند.

7. نگهداری و تعمیر بلبرینگ‌های تماس زاویه‌ای

• روغن‌کاری منظم: برای عملکرد بهینه، بلبرینگ‌های تماس زاویه‌ای باید به‌طور منظم روغن‌کاری شوند. استفاده از روغن یا گریس مناسب به کاهش اصطکاک و سایش کمک می‌کند.
• کنترل شرایط کاری: اطمینان از اینکه بلبرینگ‌ها در شرایط مناسب کار می‌کنند (بار و سرعت مناسب) می‌تواند به افزایش عمر مفید آن‌ها کمک کند.
• نظافت: بلبرینگ‌های تماس زاویه‌ای باید از آلودگی‌ها مانند گرد و غبار و ذرات فلزی پاک نگه داشته شوند تا از آسیب به ساختار آن‌ها جلوگیری شود.

8. نتیجه‌گیری

بلبرینگ‌های تماس زاویه‌ای به دلیل ویژگی‌های خاص خود در تحمل بارهای ترکیبی، در صنایع مختلف از جمله خودروسازی، هوافضا، تجهیزات صنعتی و سیستم‌های دنده‌ای کاربرد فراوانی دارند. این نوع بلبرینگ‌ها با توانایی تحمل بارهای شعاعی و محوری به‌طور همزمان، در سرعت‌های بالا و شرایط کاری سخت عملکرد مناسبی دارند. با استفاده صحیح از این بلبرینگ‌ها، می‌توان عمر دستگاه‌ها و تجهیزات را به میزان قابل توجهی افزایش داد.
