مقدمه

یاتاقان‌ها از قطعات حیاتی و کلیدی در ماشین‌آلات و تجهیزات صنعتی محسوب می‌شوند که نقش اساسی در کاهش اصطکاک، تحمل بار و حفظ تعادل شفت‌ها دارند. در میان انواع مختلف یاتاقان‌ها، سری یاتاقان UC یکی از محبوب‌ترین و پرکاربردترین مدل‌هاست که در صنایع مختلف به کار می‌رود. این نوع یاتاقان‌ها به دلیل سهولت نصب، مقاومت بالا و قابلیت تنظیم، گزینه‌ای ایده‌آل برای بسیاری از تجهیزات صنعتی هستند.

اگر به دنبال خرید یاتاقان UC هستید، این مقاله جامع به شما کمک می‌کند تا با مشخصات فنی، انواع، کاربردها و نکات مهم هنگام انتخاب و خرید این نوع یاتاقان‌ها آشنا شوید تا بهترین انتخاب را داشته باشید.

---

بخش اول: آشنایی با یاتاقان UC

1.1 تعریف یاتاقان UC

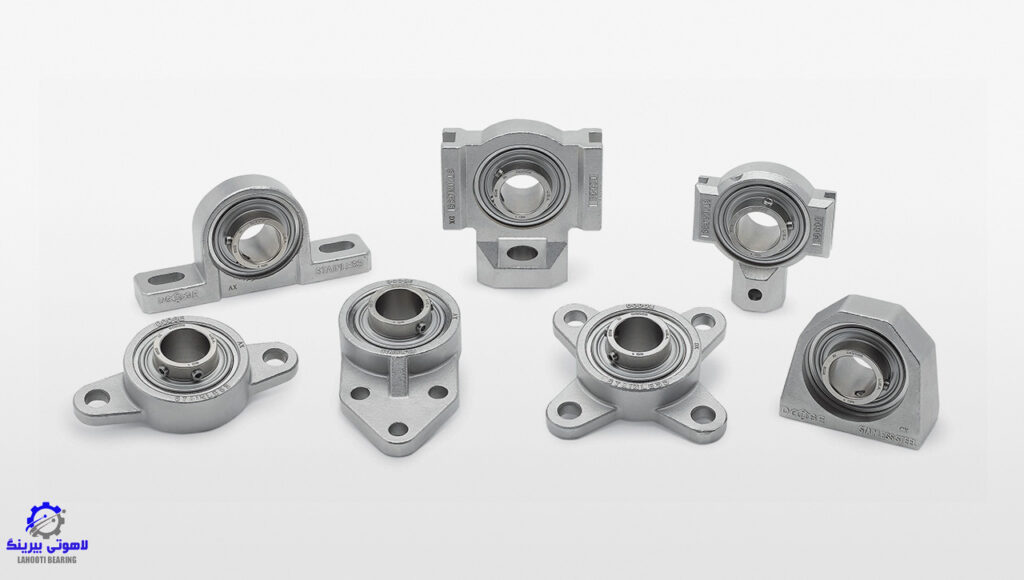

یاتاقان UC، که به نام یاتاقان قفلی پیچ‌دار نیز شناخته می‌شود، نوعی یاتاقان غلتکی است که به همراه قاب نگهدارنده و پیچ قفل عرضه می‌شود. این نوع یاتاقان امکان نصب سریع و مطمئن را روی شفت فراهم می‌کند و توسط پیچ آلن روی شفت قفل می‌شود تا از لغزش جلوگیری کند.

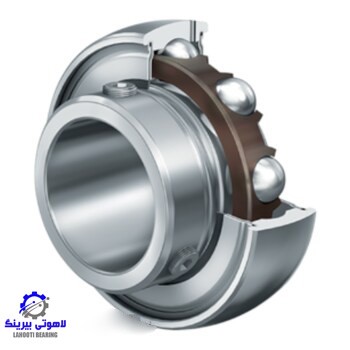

1.2 ساختار و اجزای یاتاقان UC

یاتاقان UC شامل دو بخش اصلی است: یاتاقان خودِ غلتکی و قاب نگهدارنده. قاب یاتاقان به گونه‌ای طراحی شده که بتواند یاتاقان را به صورت محکم در محل نصب نگه دارد و پیچ قفل روی آن تعبیه شده تا یاتاقان به طور کامل روی شفت ثابت شود.

---

بخش دوم: ویژگی‌های یاتاقان UC

• نصب آسان: قابلیت نصب سریع و بدون نیاز به تجهیزات پیچیده، به‌خصوص به کمک پیچ قفل آلن.
• روانکاری مجدد: اغلب مدل‌های UC مجهز به سوراخ روانکاری هستند که امکان تزریق گریس و نگهداری روانکاری مناسب را فراهم می‌کند.
• مقاومت بالا: تحمل بارهای شعاعی و ضربه‌ای بالا، مناسب برای محیط‌های صنعتی سخت و پرتنش.
• تنوع سایز: یاتاقان‌های UC در انواع سایزها و قطرهای مختلف تولید می‌شوند که این تنوع، استفاده گسترده در صنایع متفاوت را ممکن می‌سازد.
• قابلیت تعویض سریع: طراحی به گونه‌ای است که تعویض و نگهداری آسان انجام شود و زمان توقف دستگاه‌ها کاهش یابد.

---

بخش سوم: انواع یاتاقان UC

3.1 سری UC200

این سری که شامل مدل‌هایی از UC201 تا UC220 است، سایزهای مختلفی از 12 میلی‌متر تا 100 میلی‌متر قطر داخلی را پوشش می‌دهد. این سری بیشتر در ماشین‌آلات سبک و متوسط کاربرد دارد و به دلیل تنوع بالا، گزینه‌ای محبوب در بازار است.

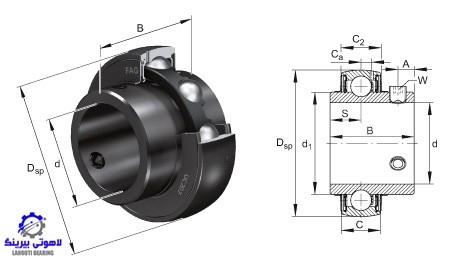

🔧 جدول ابعاد یاتاقان‌های UC سری 200

کد یاتاقان	قطر داخلی (d)	قطر بیرونی (D)	عرض کلی (B)	قطر حلقه داخلی (Bi)	شیار گریس (n)	قطر پیچ قفل
UC201	12 mm	47 mm	31 mm	14 mm	3 mm	M6
UC202	15 mm	47 mm	31 mm	14 mm	3 mm	M6
UC203	17 mm	47 mm	31 mm	14 mm	3 mm	M6
UC204	20 mm	47 mm	31 mm	14 mm	3 mm	M6
UC205	25 mm	52 mm	34 mm	17 mm	3 mm	M6
UC206	30 mm	62 mm	38.1 mm	19 mm	3 mm	M6
UC207	35 mm	72 mm	42.9 mm	20 mm	3 mm	M8
UC208	40 mm	80 mm	49.2 mm	21 mm	3 mm	M8
UC209	45 mm	85 mm	49.2 mm	22 mm	3 mm	M10
UC210	50 mm	90 mm	51.6 mm	24 mm	3 mm	M10
UC211	55 mm	100 mm	55.6 mm	25 mm	3 mm	M10
UC212	60 mm	110 mm	65.1 mm	27 mm	3 mm	M10
UC213	65 mm	120 mm	65.1 mm	28 mm	3 mm	M12
UC214	70 mm	125 mm	74.6 mm	30 mm	3 mm	M12
UC215	75 mm	130 mm	77.8 mm	32 mm	3 mm	M12
UC216	80 mm	140 mm	82.6 mm	33 mm	3 mm	M12
UC217	85 mm	150 mm	85.7 mm	35 mm	3 mm	M12
UC218	90 mm	160 mm	96 mm	36 mm	3 mm	M16
UC219	95 mm	170 mm	96 mm	38 mm	3 mm	M16
UC220	100 mm	180 mm	96 mm	40 mm	3 mm	M16

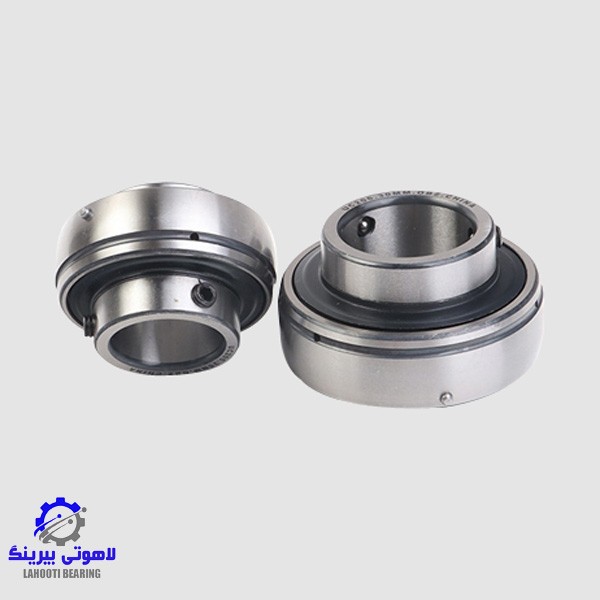

3.2 سری UC300

شامل مدل‌های UC301 تا UC320، این سری بیشتر برای کاربردهای سنگین و ماشین‌آلات بزرگ طراحی شده است. مقاومت بالاتر و سایزهای بزرگتر از ویژگی‌های این سری است که در صنایع کشاورزی، فولاد، و ساخت و ساز به کار می‌رود.

⚙️ جدول ابعاد یاتاقان‌های UC سری 300

کد یاتاقان	قطر داخلی (d)	قطر بیرونی (D)	عرض کلی (B)	قطر حلقه داخلی (Bi)	شیار گریس (n)	قطر پیچ قفل
UC305	25 mm	62 mm	38.1 mm	19 mm	3 mm	M6
UC306	30 mm	72 mm	42.9 mm	20 mm	3 mm	M8
UC307	35 mm	80 mm	49.2 mm	21 mm	3 mm	M8
UC308	40 mm	90 mm	51.6 mm	22 mm	3 mm	M10
UC309	45 mm	100 mm	55.6 mm	24 mm	3 mm	M10
UC310	50 mm	110 mm	61.9 mm	26 mm	3 mm	M10
UC311	55 mm	120 mm	65.1 mm	28 mm	3 mm	M10
UC312	60 mm	130 mm	68.6 mm	30 mm	3 mm	M12

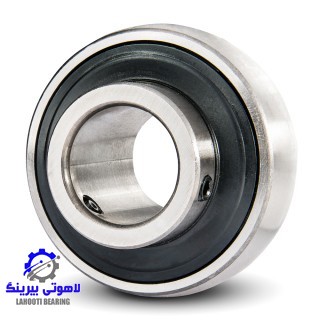

UC313	65 mm	140 mm	71.4 mm	32 mm	3 mm	M12
UC314	70 mm	150 mm	77.8 mm	34 mm	3 mm	M12
UC315	75 mm	160 mm	82.6 mm	36 mm	3 mm	M12
UC316	80 mm	170 mm	85.7 mm	38 mm	3 mm	M12
UC317	85 mm	180 mm	96 mm	40 mm	3 mm	M16
UC318	90 mm	190 mm	96 mm	42 mm	3 mm	M16
UC319	95 mm	200 mm	96 mm	44 mm	3 mm	M16
UC320	100 mm	215 mm	96 mm	45 mm	3 mm	M16

---

بخش چهارم: کاربردهای یاتاقان UC

یاتاقان‌های UC به دلیل ویژگی‌های ساختاری و مقاومت بالا، در بخش‌های مختلف صنایع کاربرد وسیعی دارند، از جمله:

• ماشین‌آلات صنعتی: شامل دستگاه‌های پرس، نورد، و خطوط تولید مواد اولیه
• تجهیزات کشاورزی: تراکتورها، کمباین‌ها و ماشین‌آلات برداشت محصول
• نوار نقاله‌ها و سیستم‌های انتقال مواد: برای پشتیبانی از حرکت شفت‌ها و تحمل بار
• صنایع سیمان و فولاد: شرایط کاری سخت و نیاز به یاتاقان‌های مقاوم در برابر گرد و غبار و بارهای سنگین
• پتروشیمی و صنایع شیمیایی: در محیط‌هایی که ممکن است شرایط خورنده یا دمای بالا وجود داشته باشد

---

بخش پنجم: نکات مهم در خرید یاتاقان UC

5.1 انتخاب سایز دقیق

یکی از مهم‌ترین نکات هنگام خرید یاتاقان UC، انتخاب سایز درست است. قطر داخلی یاتاقان باید دقیقاً با قطر شفت مطابقت داشته باشد تا نصب صحیح انجام شود و از آسیب به شفت یا یاتاقان جلوگیری شود.

5.2 انتخاب برند معتبر

کیفیت ساخت یاتاقان و برند تولیدکننده اهمیت بالایی در عملکرد و دوام آن دارد. برندهای معتبر مثل KG، FYH، Asahi و URB ضمانت کیفیت بیشتری دارند و عمر مفید یاتاقان را افزایش می‌دهند.

5.3 نوع قفل و روانکاری

یاتاقان UC معمولاً دارای پیچ قفل آلن است که باید از جنس مرغوب و استاندارد باشد. همچنین قابلیت روانکاری مجدد برای افزایش عمر یاتاقان بسیار مهم است و حتماً به این ویژگی دقت کنید.

5.4 شرایط کاری و محیط نصب

بررسی شرایط محیطی مانند دما، گرد و غبار، رطوبت و بارهای وارده، به انتخاب یاتاقان مناسب کمک می‌کند. در محیط‌های خاص باید از مدل‌های مقاوم‌تر یا با پوشش‌های مخصوص استفاده کرد.

---

بخش ششم: راهنمای نصب و نگهداری یاتاقان UC

• تمیزکاری محل نصب: پیش از نصب، محل قرارگیری یاتاقان باید به طور کامل تمیز و عاری از گرد و غبار باشد.
• بستن پیچ قفل: پیچ‌های قفل باید با گشتاور مشخص بسته شوند تا از لغزش یاتاقان جلوگیری شود.
• روانکاری منظم: تزریق گریس به صورت دوره‌ای عمر یاتاقان را افزایش می‌دهد و از خرابی جلوگیری می‌کند.
• بازرسی دوره‌ای: بررسی سلامت یاتاقان و قاب نگهدارنده به صورت منظم برای پیشگیری از آسیب‌های ناگهانی ضروری است.

---

بخش هفتم: قیمت یاتاقان UC

قیمت یاتاقان UC تحت تأثیر عوامل مختلفی قرار دارد، از جمله:

• سایز و ابعاد یاتاقان
• برند و کشور تولیدکننده
• جنس مواد اولیه و کیفیت ساخت
• شرایط بازار و نوسانات ارز و فلزات

برای خرید یاتاقان UC با بهترین قیمت و کیفیت، توصیه می‌شود از فروشندگان معتبر و با سابقه خرید کنید و از اصالت کالا اطمینان حاصل نمایید.

---

بخش هشتم: سوالات متداول درباره یاتاقان UC

یاتاقان UC چه کاربردی دارد؟
یاتاقان UC برای پشتیبانی و تثبیت شفت‌ها در دستگاه‌ها و ماشین‌آلات صنعتی مورد استفاده قرار می‌گیرد و به دلیل سهولت نصب و دوام بالا بسیار محبوب است.

چگونه سایز مناسب یاتاقان UC را انتخاب کنیم؟
باید قطر داخلی یاتاقان دقیقاً برابر با قطر شفت باشد و سایر ابعاد یاتاقان با محل نصب همخوانی داشته باشد.

کدام برندهای یاتاقان UC معتبر هستند؟
برندهای KG، FYH، Asahi و URB از بهترین تولیدکنندگان یاتاقان UC به شمار می‌آیند.

---

نتیجه‌گیری

یاتاقان‌های UC به دلیل نصب آسان، تنوع سایز، و مقاومت بالا، گزینه‌ای ایده‌آل برای ماشین‌آلات و تجهیزات صنعتی محسوب می‌شوند. در فرآیند خرید یاتاقان UC دقت به انتخاب سایز، برند معتبر و رعایت نکات نصب و نگهداری می‌تواند عمر مفید دستگاه‌ها را افزایش دهد و عملکرد بهینه‌ای ارائه دهد.

---
