مقدمه
یاتاقان‌ها (Pillow Block Bearings) که در ایران با نام پیلو بلاک نیز شناخته می‌شوند، یکی از اجزای حیاتی در سیستم‌های مکانیکی هستند. این قطعات برای پشتیبانی از شفت‌های دوار و کاهش اصطکاک بین قطعات متحرک استفاده می‌شوند. در این مقاله، به بررسی انواع پیلو بلاک، کاربردهای آن، نحوه نصب و نگهداری، و تفاوت آن با دیگر انواع یاتاقان‌ها خواهیم پرداخت.
تعریف یاتاقان یا پیلو بلاک

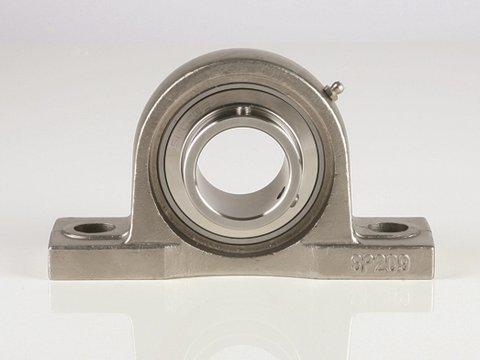

پیلو بلاک یک مجموعه یاتاقان است که معمولاً در یک محفظه (Housing) قرار گرفته و به سطحی ثابت متصل می‌شود. این نوع یاتاقان‌ها به‌ویژه در سیستم‌هایی که نیاز به نگهداری آسان دارند، مورد استفاده قرار می‌گیرند.
انواع پیلو بلاک
یاطاقان‌های پیلو بلاک بر اساس نوع محفظه و نوع بلبرینگ داخلی به دسته‌های مختلفی تقسیم می‌شوند:
- بر اساس نوع محفظه:

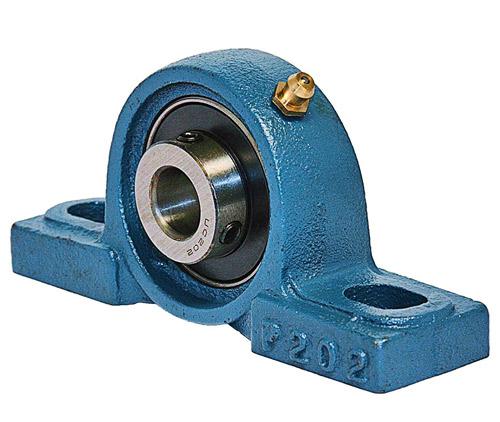

- محفظه چدنی: رایج‌ترین نوع که مقاومت بالایی در برابر ضربه و فشار دارد.
- محفظه فولادی: برای کاربردهایی که نیاز به استحکام بیشتر دارند.

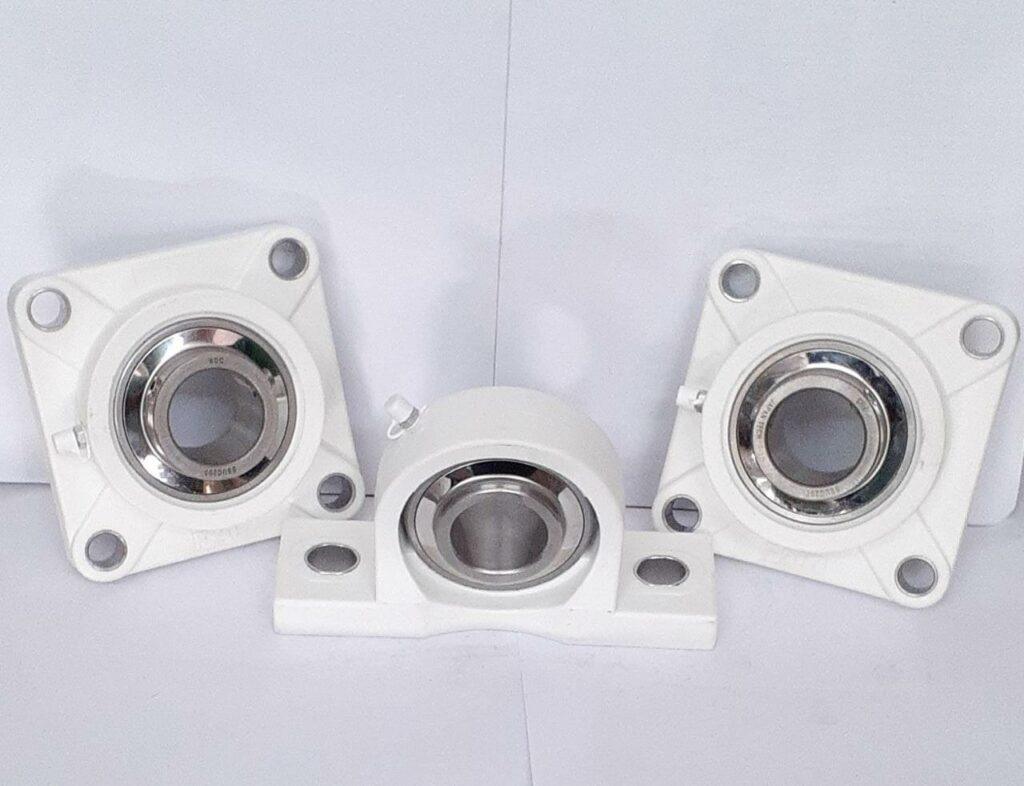

- محفظه پلاستیکی: سبک و مقاوم در برابر خوردگی، مناسب برای صنایع غذایی و دارویی.
- بر اساس نوع بلبرینگ داخلی:
- بلبرینگ‌های شیار عمیق: برای سرعت‌های بالا و بارهای کم تا متوسط.
- بلبرینگ‌های تماس زاویه‌ای: برای تحمل بارهای ترکیبی (محوری و شعاعی).
- بلبرینگ‌های رولری: برای بارهای سنگین‌تر و سرعت‌های کمتر.
کاربردهای پیلو بلاک
یاتاقان‌های پیلو بلاک در صنایع مختلف به کار می‌روند، از جمله:
- صنعت خودروسازی: برای پشتیبانی از شفت‌ها در گیربکس و موتور.
- صنعت کشاورزی: در ماشین‌آلات کشاورزی مانند کمباین و تراکتور.
- صنعت مواد غذایی و دارویی: به دلیل استفاده از مواد مقاوم در برابر خوردگی.
- صنایع فولاد و معدنی: برای تجهیزات سنگین و بارهای زیاد.
- نوار نقاله‌ها و سیستم‌های حمل‌ونقل مواد: جهت حرکت روان‌تر و کاهش سایش.
تفاوت پیلو بلاک با دیگر انواع یاتاقان‌ها
پیلو بلاک‌ها از نظر طراحی و کارکرد با دیگر انواع یاتاقان‌ها تفاوت دارند:
- نصب و نگهداری آسان‌تر: به دلیل محفظه‌ای که دارد، به‌راحتی قابل تعویض و نگهداری است.
- قابلیت تنظیم شفت: برخی از مدل‌های پیلو بلاک قابلیت حرکت جزئی دارند که برای تنظیم بهتر شفت مناسب است.
- محافظت بیشتر در برابر آلودگی: به‌ویژه مدل‌هایی که دارای درزگیرهای محافظ هستند.
- تحمل بار کمتر نسبت به یاتاقان‌های رولری: زیرا بیشتر برای بارهای متوسط طراحی شده‌اند.
نحوه نصب و نگهداری پیلو بلاک
نصب صحیح
برای اطمینان از عملکرد بهینه یاطاقان‌های پیلو بلاک، مراحل زیر را رعایت کنید:
- انتخاب محل مناسب: سطحی که پیلو بلاک روی آن نصب می‌شود باید صاف و مقاوم باشد.
- محکم کردن پیچ‌ها: پیچ‌های نگهدارنده باید به‌طور یکنواخت و صحیح بسته شوند تا از لرزش جلوگیری شود.
- تراز کردن شفت: شفت باید دقیقاً در مرکز بلبرینگ قرار گیرد تا فشار یکنواخت روی آن اعمال شود.
نگهداری و افزایش عمر مفید
- روانکاری منظم: استفاده از گریس یا روغن مناسب جهت کاهش اصطکاک و جلوگیری از سایش.
- بازرسی دوره‌ای: بررسی نشتی روانکار، ساییدگی و لرزش‌های غیرعادی.
- تعویض به‌موقع: در صورت مشاهده خرابی یا صدای غیرطبیعی، یاتاقان باید تعویض شود.
نتیجه‌گیری
پیلو بلاک یکی از اجزای کلیدی در سیستم‌های مکانیکی است که با ارائه پشتیبانی مناسب برای شفت‌های دوار، نقش مهمی در کاهش اصطکاک و افزایش طول عمر تجهیزات ایفا می‌کند. انتخاب صحیح نوع پیلو بلاک، نصب اصولی و نگهداری مناسب می‌تواند عملکرد بهینه و بهره‌وری سیستم را افزایش دهد. بنابراین، آشنایی با انواع، کاربردها و روش‌های نگهداری این قطعه برای مهندسان و تکنسین‌های فنی امری ضروری است.
